Параметры цифровых микросхем

Цифровые микросхемы или микросборки, их элементы или компоненты обозначаются на принципиальных схемах условно-графическим обозначением в соответствии с ГОСТ 2.743-91. Условно-графическое обозначение микросхемы имеет форму прямоугольника, к которому подводят линии выводов. Условно-графическое обозначение микросхемы может содержать три поля: основное и два дополнительных, которые располагают слева и справа от основного (рисунок 1.1). В первой строке основного поля условно-графическое обозначение помещают обозначение функции, выполняемой элементом. В последующих строках основного поля располагают информацию по ГОСТ 2.743-91.

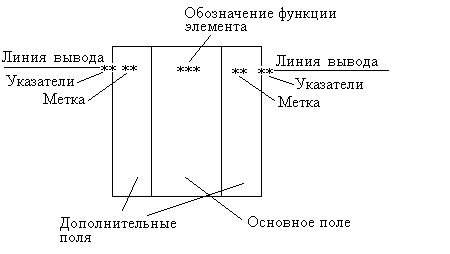

Рисунок 1.1 – Условно-графическое изображение цифровых микросхем

В дополнительных полях помещают информацию о назначениях выводов (метки выводов, указатели). Дополнительные поля на условно-графическом изображении цифровых микросхем могут отсутствовать. Входы на условно-графическом изображении цифровых микросхем располагают слева, а выходы – справа. Номера выводов микросхем помещают над линией вывода ближе к изображению микросхемы.

Точно так же как и аналоговые схемы, цифровые схемы должны описываться какими-то параметрами. Аналоговые схемы характеризуются напряжением питания, при котором они могут работать. Цифровые микросхемы тоже обладают этим параметром. В настоящее время наиболее распространены цифровые микросхемы с напряжением питания +5В и +3,3В, однако существуют микросхемы, способные работать в диапазоне напряжений от 2 до 6В. Минимальное напряжение питания, при котором работают современные цифровые микросхемы составляет 0,7В.
