Создание проектного логического файла.

Для ввода схемы выполните следующие действия.

Введите символы элементов.

1. Выполните команду: меню File->New и выберите Block Diagram/Schematic File.

2. Выполните команду: меню File->Save As и сохраните файл в проектном директории под именем КС.

3. Взяв за основу нарисованную схему выполните ввод графического файла, используя библиотечные элементы Quartus II.

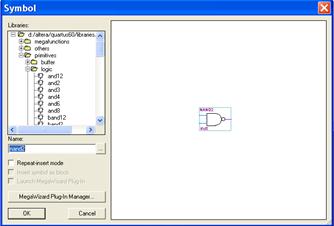

4. Дважды щелкните левой клавишей мыши в рабочем поле графического редактора так, чтобы появилось окно ввода символов-Symbol(см. рис.1.10). В разделе Libraries раскройте папку primitives>logic. Выберите, например, элемент nand2. Изображение компонента появится в правой части окна Symbol.Нажмите кнопку OK. Перемещая, мышь в окне графического редактора выберите место для символа и установите его, нажав левую кнопку.

Рис.1.10.

Выделите символ однократным нажатием левой кнопки мыши и, удерживая кнопку Ctrl, осуществите копирование символе необходимое количество раз, стараясь размещать символы в желаемых местах окна графического редактора..

Выполните ввод символов других требуемых логических элементов.

Внешние сигналы подаются на схему через элементы типа «вход» (input), а снимаются с элементов «выход» (output). Каждый из них должен иметь соответствующее имя.

1. Для размещения символа элемента «вывод» (pin), выполните команду - меню Edit > Insert > Symbol,либо дважды щелкните левой клавишей манипулятора в рабочем поле графического редактора так, чтобы появилось окно ввода символов-Symbol.

2. В разделе Librariesнайдите раздел D:\quartus\libraries>primitives>pinв нем расположены примитивы выводов трех типов: вход-input, выход-output,двунаправленный вывод-bidir.

3. Выберите примитив вход-input(его изображение появится в левой части окна). Если необходимо разместить несколько примитивов входов, то целесообразно указать опцию Repeat Insert Mode инажать кнопкуOK.

4. Перемещая, мышь в окне графического редактора выберите место для примитива и установите его, нажав левую кнопку.

5. Повторите пункт 4. для всех входов схемы. Для остановки режима ввода символа нажмите клавишу ESC на клавиатуре компьютера.

6. Повторите пункты 3.,4. для вывода схемы (примитив «выход»-output).

7. Чтобы задать имя вывода, дважды щелкните левой кнопкой мыши символ вывода в зоне имени вывода– pin_name и напечатайте имя либо вне зоны имени вывода – pin_name так, чтобы появилось окно задания параметров вывода Pin Propertiesи напечатайте имя вывода там.
