Описание используемых в вводной работе элементов стенда DiLAB

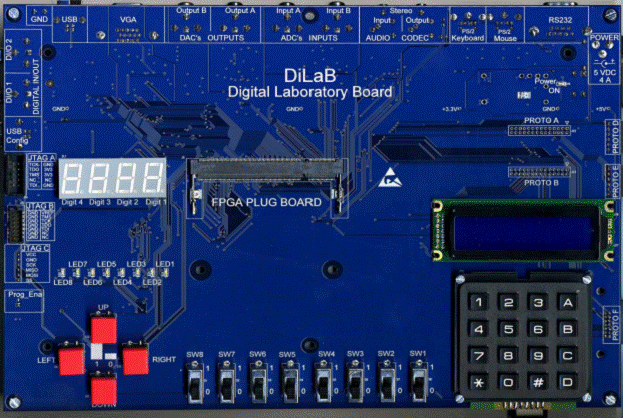

Стенд DiLAB (см. рис.1.1) включает в себя системное окружение для проведения исследований цифровых устройств и сменную плату с микросхемой программируемой логики, на которой реализуется исследуемое цифровое устройство. Подробное описание стенда DiLAB и сменной платы приведены в файлах DiLab_rev4_PB-CII.pdf и PB-II_Cyclone2.pdfсоответственно.

При выполнении простейших исследований цифровых устройств из системного окружения стенда DiLAB наиболее часто используются кнопки, переключатели (для задания логических сигналов на входы исследуемого устройства) и светодиоды (для отображения выходных логических сигналов). Изображение этих элементов приведены на рис.1.2 – 1.4 соответственно. В таблицах 1 – 3 приведены выводы СБИС ПЛ EP2C8F256C8 стенда DiLAB, к которым подключены эти элементы.

Рис.1.2.

Табл.1

Рис.1.3.

Табл.2.

Рис.1.4.

Табл.3.

На плате PB-II использован тактовый генератор GXO-7531 (25 MHz) фирмы Colledge . Таблица соединения выводов микросхемы GXO-7531 с выводами СБИС EP2C8F256С8 приведена ниже.

Полный маршрут проектирования цифровых устройств в базисе СБИС ПЛ представлен на рис. хх. Он включает этапы: ввод проекта (при выполнении лабораторных работ по схемотехнике вы используете схемный ввод); размещение выводов, компиляция проекта и разводка его на выбранную СБИС ПЛ; моделирование для контроля функциональности проекта и определение временных характеристик с помощью временного анализатора, программирование СБИС ПЛ и исследование характеристик полученного цифрового устройства на стенде (физическая модель), где к разработанному на СБИС ПЛ можно подключить различные устройства системного окружения (индикаторы, кнопки управления, контроллеры различных стандартных каналов).
