❒Эксперимент 1: Основы
Элементы опрокидывания с тактовыми входами,запускаемыми одним уровнем, часто используются как бинарные запоминающие элементы. В большинстве случаев они составлены как элементы опрокидывания D.
Проверьте D-триггер, изображенный на рисунке 3.2.5.1.
Рисунок 3.2.5.1 Условное обозначение
Ход работы:
· Соберите схему как показано на рисунке 3.2.5.1.
· Узнайте о принципе ее действия, заполнив таблицу значений (таблица 3.2.5.1).
| Такт T
| D
| Q1
| Q2
|
|
|
|
|
|
|
|
|
|
|
| Таблица 3.2.5.1
|
❒ Эксперимент 2:
В зависимости от функции, в качестве соответствующего элементы опрокидывания RS может быть предусмотрен элемента опрокидывания D с тактовым входом, запускаемым одним уровнем, который имеет только допустимые положения коммутирующих элементов. Соберите такую схему. При этом можно использовать только логические элементы И-НЕ.
Ход работы:
· Дополните схему, изображенную на рисунке 3.2.5.2, и укажите на ней уровни для приема «0» или «1».
· Затем проверьте схему с помощью Digital Trainingssystem.
Запомни:
Данный триггер имеет исключительно допустимые состояния включения, так как на входе состояние логического «0» может иметь только элемент НЕ-И. Тем самым гарантируется, что только при D4 или D5 может наступать необходимое для опрокидывания состояние.
Рисунок 3.2.5.2 Схема

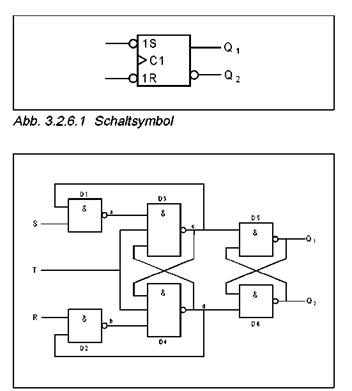

| Рисунок 3.2.6.1 Условное обозначение
| |
|
