❒ Эксперимент 1: RS-триггер, запускаемый одним уровнем
Во многих случаях нежелательно, чтобы состояние опрокидывающей схемы на выходе изменялось сразу через несколько наносекунд после изменения состояния на входе. Поэтому были разработаны RS-триггеры, запускаемые уровнем тактового импульса (их также называют триггерами типа D).
Ход работы:
| Такт T
| S
| R
| Q1
| Q2
| Пояснение
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
· Соберите схему в соответствии с рисунком 3.2.3.1. Такт рассматривается в данном случае как третий бинарный вход.
· Дополните таблицу 3.2.3.1 и диаграмму импульсов на рисунке 3.2.3.2.
Запомни:
Диаграмма импульсов, представленная на рисунке 3.2.3.2 показывает недостаток тактового входа,запускаемого одним уровнем. После такта состояние опрокидывающей схемы соответствует последней имеющейся на конце такта информации. Вероятность возникновения вследствие этого ошибки будет низкая, если будет выбрана невысокая продолжительность такта.
| | | | |
| | |
| |
| | | | Вторичные импульсы на входных шинах
| |

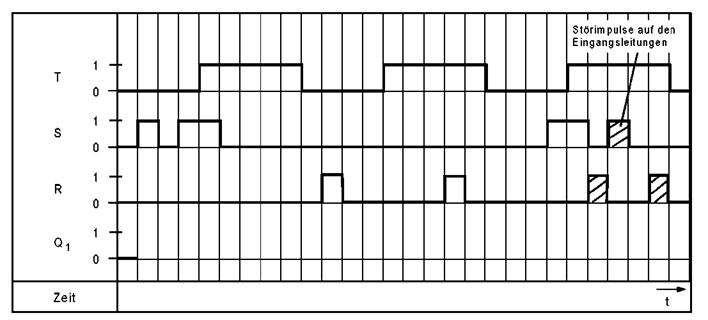

Рисунок 3.2.3.2 Диаграмма импульсов RS-триггера, запускаемого одним уровнем
