Триггер Шмитта

Основы

Рисунок 2.1.1 Условное обозначение триггера Шмитта Выход Вход

Триггер Шмитта или пороговое устройствоявляется спусковой (триггерной) схемой с двумя стабильными состояниями. Триггер Шмитта преобразует непрерывно изменяемое входное напряжение U_E в выходное напряжение U_A.

На рисунке 2.1.1 представлено условное обозначение триггера Шмитта. Вход триггера Шмитта не управляет никаким двойным сигналом. (бинарный сигнал)

То, в каком положении находится коммутирующий элемент на выходе триггера Шмитта, зависит от величины прилегающего напряжения на управляющем входе.

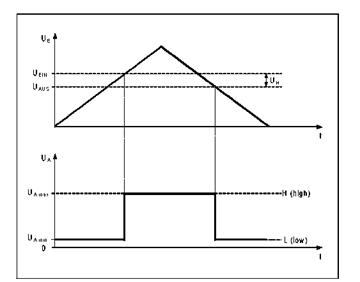

На рисунке 2.1.2 показано, что при превышении порогового напряжения U_EINна входе триггера Шмитта происходит опрокидывание схемы, и выходное напряжение U_{A max} остается на максимуме до тех пор, пока входное напряжение не достигнет значения возвратного напряжения U_AUS. Разница между этими входными напряжениями обозначается как гистерезис U_H.

U_H=U_EIN–U_AUS

Рисунок 2.1.2 Напряжение на триггере Шмитта
