Качество работы телефонных сетей в настоящее время во многом зависит от установленного на них коммутационного оборудования, его типа и функциональных возможностей. И если в крупных городах число цифровых АТС растет сравнительно быстро, то на сельских сетях подавляющее большинство АТС остается аналоговыми, а их количество составляет до 70% от всех работающих станций. Замена этих АТС - актуальный и в тоже время тяжелый с финансовой точки зрения вопрос. Выход напрашивается сам собой: применение цифровых АТС отечественной разработки, хоть и уступающих по функциональным возможностям оборудованию зарубежных производителей, но имеющих стоимость в 2-3 раза ниже. Немаловажным является также более простая и дешевая эксплуатация и ремонт.
Разработка основных узлов и блоков станции была начата в 1992 году, а с 1995 года -начато серийное производство ОАО «Связьинвест» на базе минского завода «Промсвязь».
Широкой популярности станции способствует простота технической эксплуатации и обслуживания, невысокая стоимость, неприхотливость к линейным сооружениям связи и параметрам систем передач (как цифровых, так и аналоговых).
Конфигурационная гибкость коммутационной системы F50/1000 позволяет производить наращивание емкости АТС, находящейся в эксплуатации. Принцип распределенного программного управления обуславливает высокую живучесть системы: выход из строя одного или нескольких модулей не приводит к потере функционирования в целом. Для повышения надежности предусмотрено резервирование группового оборудования.
Режим работы АТС круглосуточный, без постоянного присутствия обслуживающего персонала. Осуществляется самоконтроль и автоматическая диагностика неисправных блоков, возможно тестирование станции и АЛ по требованию оператора.
Комплекс цифрового коммутационного оборудования модульного типа на базе F50/1000 может также применяться в качестве центральной станции (ЦС). ЦС обеспечивает установление оконечных и транзитных соединений между абонентами местной сети, междугородной сети и предназначена для установки в районном центре с выполнением одновременно функций АТС райцентра и транзитного узла СТС (сельской телефонной сети), ГТС (городской телефонной сети).
Технические данные цифровой АТС F50/1000 следующие:
1) область применения: узловая, центральная сельская АТС; оконечная АТС; учрежденческая АТС; городская подстанция; центр технической эксплуатации (ЦТЭ);
2)емкость: до 9000 абонентских линий; до 1060 соединительных линий; до 2040 СЛ в узловом режиме;
3)максимальное количество вызовов в ЧНН: на модуль (420АЛ) - 6300; на систему -115000;
4)нагрузка (при норме потерь 0,5%): на абонентскую линию - 0,2 Эрл; на соединительную линию - 0,8 Эрл;
5)количество внешних направлений связи - до 100, для ЦС не менее 128. Максимальное количество линий в направлении не более 500;
6)типы абонентских установок, включаемых в АТС: индивидуальные абоненты, спаренные абоненты (без взаимной связи), прямые абоненты индивидуальные, таксофоны местной связи, аппаратура вещания;
7)типы СЛ, поддерживаемых АТС:
- цифровые каналы ИКМ (2048 Кбит/с, МККТТ G-703);
- трехпроводные и двухпроводные аналоговые СЛ;
- трехпроводные физические СЛ от коммутаторов типа МРУ;
- четырехпроводные каналы системы передачи с ЧРК;
8)поддержка нумерации в сети: открытая; закрытая (2-7 знаков);
9)сопротивление шлейфа АЛ - до 3 кОм;
10)коды межстанционного обмена (для ИКМ): HDB3, AMI;
11)напряжение электропитания: от -54 до -72 В;
12)удельная потребляемая мощность - менее 1 Вт/номер.
Структура системы
Абонентская ступень оборудования, включающая блоки БАЛ (блок абонентских линий) и САК (спаренных абонентских комплектов), производит прием сигналов взаимодействия от абонента, аналого-цифровое преобразование речевого сигнала, подачу вызывного сигнала на абонентскую линию, разделение трактов приема и передачи, определение состояния шлейфа. Емкость одного блока абонентских линий БАЛ составляет 120 абонентских комплектов.
Абонентские линии от спаренных телефонов с выхода блокираторов подключаются к блокам САК (рис. 6.25), которые осуществляют те же функции, что и блоки БАЛ, только по отношению к спаренным АЛ (С АЛ). Блок САК может обслуживать 60 С АЛ (120 спаренных абонентов), или 30 САЛ (60 спаренных абонентов).
Ступень соединительных линий обеспечивает подключение к коммутационной системе СЛ различных типов с помощью следующих блоков:
- БСЛ - блок подключения цифровых СЛ;
- ФСЛ - блок подключения аналоговых СЛ, СЛ с ЧРК, МТС-МРУ. Коммутационная ступень оборудования включает в себя блоки модульных процессоров
М1 — Мn (осуществляющих функции коммутации, концентрации абонентской нагрузки, сбора и передачи статистической и служебной информации, аварийной сигнализации, а также управление всеми этими процессами) и блоки индексных процессоров (являющихся следующей ступенью коммутационной системы).
Модульный процессор является полнодоступным коммутатором на 256 точек коммутации. Это значит, что один модульный процессор обслуживает 8 стволов (название дано разработчиками станции - прим. авт.), т.е. восемь двунаправленных уплотненных потоков информации со скоростью передачи 2048 Кбит/с на 32 канальных интервала с внеполосной сигнализацией в 16-ом КИ и импульсно-кодовой модуляцией речи с законом компандирования А87/143 (интерфейс типа Е1).
Индексный процессор (ИП) осуществляет межмодульную связь между абонентами своей АТС, обеспечивает внешнюю исходящую, входящую и транзитную связь по СЛ-ИКМ, поддерживает различные виды линейной и регистровой сигнализации, собирает и передает процессору технической эксплуатации (ПТЭ) статистическую информацию.
Техническая эксплуатация представлена блоком ПТЭ, который обеспечивает процесс эксплуатации и технического обслуживания, предоставляет обслуживающему персоналу возможность «общения» с оборудованием станции. ПТЭ не участвует в обработке вызова, но осуществляет сбор и хранение статистической и учетной информации от всех процессорных модулей АТС, повременной учет стоимости разговоров, сбор информации о неисправностях в системе, измерение параметров АЛ.
Система аварийной сигнализации, встроенная в ПТЭ, оповещает оператора о неисправностях, пропадании потоков, переходе на резерв. Аварийные сообщения подразделяются по категории срочности и выводятся на табло сигнализации с включением, при необходимости, звукового сопровождения.
В системе могут применяться блоки непрерывного электропитания, обеспечивающие электропитание АТС при пропадании напряжения промышленной сети.
Основные узлы АТС имеют 100% «горячий» резерв. Переход на резерв происходит автоматически при появлении неисправности или вручную - по желанию оператора. Имеется возможность подключения к блоку ПТЭ внешних сенсоров, отвечающих за вскрытие АТС, вскрытие помещения, пожар, пропадание напряжения промышленной сети и др.
Функциональная схема станции F 50/1000 приведена на рис. 6.25.
Оборудование F50/1000 модульного типа. Модуль представляет собой независимую коммутационную структуру с полнодоступным коммутатором на 256 точек. Каждая точка коммутации - дискретный цифровой канал, рассчитанный на скорость передачи 64 Кбит/с. Внутримодульное группообразование, синхронизация и сигнализация выполнены с максимальной преемственностью принципов системы передачи ИКМ-30.
Модуль обслуживает 16 или 32 ствола (тракта) в зависимости от места применения -блок индексного процессора или блок модульного процессора.
До 6 модулей (около 1000 номеров) могут быть объединены в едином коммутационном поле индексной ступени, основным назначением которой является замыкание межмодульного трафика (внутримодульный трафик замыкает сам модуль), перекодировка типов сигнализации с вышестоящими АТС и обеспечение транзита, если возникает необходимость работы АТС в узловом режиме. Дополнительными узлами индексной ступени является буфер соединительных линий, выравнивающий временные позиции потоков приема передачи и формирователь групповых трактов, осуществляющий параллельно-последовательное матричное преобразование кода, вторичное мультиплексирование стволов БВК, перекодировку кодов AMI-HDB3 для систем передачи. В случае взаимодействия с АТС координатного типа с многочастотной сигнализацией «импульсный челнок», в состав оборудования индексной ступени вводятся два ТЭЗ (типовой элемент замены) многочастотных приемников -МЧП 1 и МЧП 2.
В зависимости от величины абонентской емкости может использоваться две архитектуры для построения АТС: одномодульная и многомодульная.
Одномодульная архитектура (рис. 6.26) используется, как правило, для построения АТС малой емкости (до 720 АЛ) и содержит только один модуль (блок индексного процессора) со 100% горячим резервом, обслуживающий 32 ствола (1024 точки коммутации). Часть стволов (до 24) может использоваться для обслуживания абонентских линий (до 6 блоков БАЛ), оставшиеся 8 стволов могут быть использованы в разной пропорции для обслуживания соединительных линий для связи с вышестоящими АТС и подключения частотных приемников МСП, необходимых для поддержки частотных способов сигнализации по СЛ и частотного набора номера по АЛ.

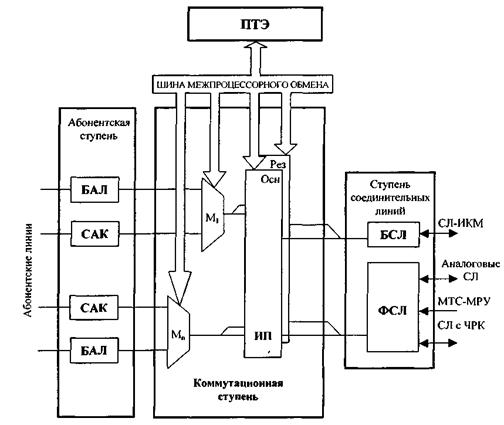

Рис. 6.25.Структурная схема цифровой АТС F50/1000
ИП - индексный процессор, Осн - основной блок, ИП Рез - резервный блок ИП
База акустических сигналов, необходимых для обмена по СП и АЛ формируется специальным генератором - ТЭЗом АКС в виде ствола акустики. Ствол акустики подключается к специальному входу модуля и не занимает общее коммутационное поле. Техническая эксплуатация обеспечивается КТЭ и ПЭВМ.

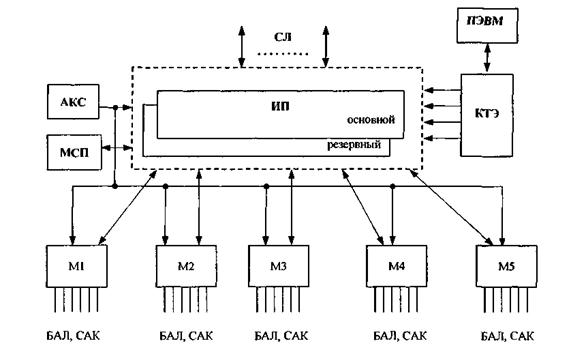

При использовании АТС емкостью более 720 АЛ применяется многомодульная архитектура в соответствии с рис. 6.27. В этом случае вводятся две ступени коммутации: индексная на 32 ствола со 100% горячим резервом и модульная на 16 стволов (512 точек коммутации) без резервирования. Основное назначение индексной ступени - перекодировка типов сигнализации под протокол обмена с вышестоящей АТС и организация межмодульного обмена. Частотные приемники в необходимом количестве в зависимости от нагрузки подключаются к индексной ступени. Модульная ступень предназначена для первичной концентрации абонентской нагрузки и имеет две конфигурации 12:4 и 14:2. При конфигурации с концентрацией 12:4 из 16 стволов модуля 12 обслуживают АЛ и подключаются к БАЛ (САК), а оставшиеся 4 ствола подключаются к индексной ступени для обеспечения возможности межмодульной связи и выхода на городские СЛ через индексную ступень. При концентрации 14:2 стволы модуля распределяются аналогично, только в соотношении 14:2. Ствол акустики в многомодульной схеме подключается ко всем индексным и модульным коммутаторам и не занимает общее коммутационное поле. Конструктивно многомодульная архитектура реализуется в нескольких отдельных кассетах, которые позволяют с использованием смесительных схем индексной ступени строить АТС емкостью до 8160 абонентских линий.
Связь между процессорами всех блоков АТС осуществляется по шине межпроцессорного обмена.
Генераторное оборудование F50/1000 (станционный генератор и блок синхросигналов) является общим для всех ресурсов станции, поэтому блоки АТС синхронизированы по частоте и фазе, что так же является отличительной особенностью станции. Предусмотрены два режима работы - «ведущий» и «ведомый». При этом оборудование для индексной ступени коммутации имеет полный резерв.
