Структура системы

АХЕ-10 состоит из двух основных частей: коммутационного оборудования для комму­тации телефонных вызовов (APT) и вычислительной машины для управления коммутаци­онным оборудованием (APZ) (рис. 6.14). Следует заметить, что коммутационное оборудо­вание имеет свои программы, хранящиеся в APZ, но принадлежащие APT.

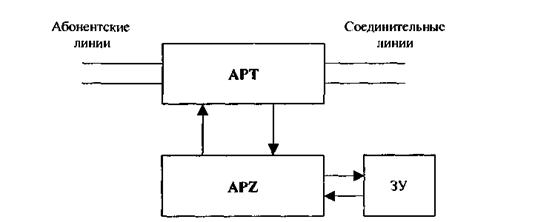

Рис. 6.14. Структура АХЕ-10

Работа, выполняемая станцией, состоит из:

- установленного порядка часто проводимого просмотра (сканирования) оборудования с целью обнаружения изменения состояний аппаратных средств;

- сложного анализа и диагностики, требующих большой емкости вычислительных ра­бот и большого количества данных.

В связи с этим в станции предусмотрено два типа процессоров для управления систе­мой: центральный процессор (СР) и большое число региональных процессоров (RP), кото­рые обслуживаются соответственно центральным и региональным ПО. Такая конфигурация обеспечивает простую модификацию емкости станции увеличением или уменьшением чис­ла региональных процессоров (до предела емкости центрального процессора).

Системы APT и APZ структурно состоят из подсистем. Каждая подсистема делится на несколько частей, называемых функциональными блоками, которые, в свою очередь, могут состоять из функциональных модулей. Региональное программное обеспечение, размешен­ное в функциональных блоках, передает информацию об изменениях в состоянии аппарат­ных средств в центральное ПО. Центральное ПО может взаимодействовать с другими функциональными блоками в центральном процессоре (рис. 6.15). Взаимодействие функ­циональных блоков всегда происходит на уровне СР.

Рис. 6.15.Взаимодействие функциональных блоков

Аппаратные средства

Как показано на рис. 6.15, функциональный блок Z не имеет ни аппаратных средств, ни регионального ПО. Это «виртуальный» блок, реализованный программными средствами. Такое решение часто применяется в АХЕ-10 и даже целые подсистемы могут состоять из функциональных блоков, реализованных только в центральном программном обеспечении.
