Введение в систему

Цифровая коммутационная система с программным управлением C&C08, разработанная компанией Huawei Technologies, имеет большую емкость и соответствует Рекомендациям, Дополнениям ITU-T и европейским телекоммуникационным стандартам (ETS). Она обеспечивает интегрированные средства для доступа к коммутируемой телефонной сети общего пользования (PSTN), интеллектуальной сети (IN), цифровой сети интегрального обслуживания (ISDN) и Интернету, предоставляя широкие возможности для организации и совершенствования сетей связи. Ниже описаны характеристики цифровой коммутационной системы с программным управлением C&C08.

Высокая степень интеграции

В цифровой коммутационной системе с программным управлением C&C08 средства коммутации и передачи, узкополосные и широкополосные услуги объединены в одну систему.

Оборудование серии OptiX компании Huawei встроенной системы оптической передачи с прозрачной передачей объединено с оборудованием коммутации, что позволяет уйти от концепции разделения процессов передачи и коммутации. Это улучшает производительность системы, а также снижает стоимость оборудования и расходы на техническое обслуживание.

Цифровая коммутационная система с программным управлением C&C08 имеет структуру открытой сетевой платформы, обеспечивающую всестороннюю поддержку различных услуг, предоставляемых коммутируемой телефонной сетью общего пользования (PSTN), интеллектуальной сетью (IN), цифровой сетью интегрального обслуживания (ISDN). Такая структура обеспечивает также единую платформу коммутации услуг (SSP; Service Switching Platform) для интеллектуальной сети (IN).

Стоимость коммутационной системы C&C08 существенно снижена благодаря тому, что для достижения емкости, равной 100 000 соединительных линий, используется только девять стативов, оборудование занимает меньшую площадь, к автозалу предъявляются менее жесткие требования, и оборудование потребляет меньшую мощность.

Полный набор открытых интерфейсов большой емкости

Цифровая коммутационная система с программным управлением C&C08 имеет полный набор открытых сигнальных и сервисных интерфейсов большой емкости:

Z-интерфейс аналоговых абонентских линий;

интерфейсы ISDN (BRI и PRI);

интерфейс V5;

A-интерфейс соединительных линий;

интерфейсы LAN (Ethernet 10 Мбит/с и FDDI 100 Мбит/с);

интерфейсы DCE-DTE стандартов V.24 (RS-232) и V.35;

интерфейсы SDH 155,52 Мбит/с.

Цифровая коммутационная система с программным управлением C&C08 может предоставлять до 800 000 интерфейсов абонентских линий или до 180 000 интерфейсов соединительных линий.

Возможности гибкого построения сети

Цифровая коммутационная система с программным управлением C&C08 имеет модульную структуру, предоставляющую возможности гибкого построения сети, что позволяет удовлетворить любые требования к организации сетей.

Станция C&C08 содержит модули различных типов для организации сетей, включая коммутационный модуль (SM; Switching Module), удаленный коммутационный модуль (RSM; Remote Switching Module), удаленный модуль абонентских линий (RSA; Remote Subscriber Module) и модуль обработки услуг (SPM; Service Processing Module) с большим количеством комплектов соединительных линий.

Станция C&C08, имеющая все функции международной, междугородной, местной, транзитной и оконечной станций, может использоваться в цифровых, аналоговых и смешанных аналого-цифровых сетях.

Поддержка сигнализации ОКС7, сигнализации V5, сигнализации R2, R1.5, сигнализации №5 и т. п.

Сигнализация ОКС7 поддерживает TUP/ISUP стационарной и мобильной связи, а также протоколы SCCP и TCAP.

Поддержка линий E1 и T1 в одной станции.

24-разрядные и 14-разрядные коды пунктов сигнализации ОКС7 могут идентифицироваться автоматически.

Доступны функции SP, интегрированного STP и выделенного STP.

Система C&C08 может получать доступ к сетям передачи данных (таким, как Интернет, сеть передачи данных общего пользования с пакетной коммутацией (PSPDN), сеть с асинхронным режимом доставки (ATM) и т. д.), мультимедийным сетям и сетям абонентского доступа, поддерживая протоколы ISDN, V5, TCP/IP, X.25, X.75 и другие протоколы сигнализации и реализуя такие узкополосные и широкополосные услуги, как передача данных, видеоконференция, мультимедийная связь, видео по запросу, телемедицина и телеобучение.

В качестве SSP система C&C08 может использоваться при создании интеллектуальной сети и поддерживать оборудование независимой интеллектуальной периферии.

Для различных ведомственных сетей связи система C&C08 обеспечивает функцию, посредством которой от одной станции можно получать доступ к различным сетям через множество межсетевых интерфейсов.

Интегрированные центр эксплуатации и технического обслуживания и платформа управления сетью

Интегрированные центр эксплуатации и технического обслуживания и платформа управления сетью системы C&C08 предоставляют визуальные графические интерфейсы пользователя (GUI; Graphic User Interface) и соответствуют стандарту ITU-T к языку командной строки “человек-машина” (MML; Man-Machine Language). Имеется возможность получения доступа к рабочим станциям с помощью протокола TCP/IP или последовательных интерфейсов RS-232 для выполнения многоточечного (разветвлённого) и дистанционного технического обслуживания.

Интегрированная платформа управления сетью системы C&C08 обеспечивает открытые интерфейсы для связи со своим центром управления сетью (NM; Network Management) более высокого уровня или с другими системами сетей управления телекоммуникациями (TMN; Telecom Management Network), что позволяет единообразно управлять служебным трафиком всей сети, контролировать и анализировать эффективность предоставления услуг, унифицированно координировать каналообразование всей сети и т. д. с целью реализации таких функций, как дистанционное управление обработкой отказов, дистанционное управление характеристиками, дистанционная эксплуатация и техническое обслуживание оборудования, управление тарификацией и управление безопасностью.

Интегрированный центр эксплуатации и технического обслуживания системы C&C08 соединяется со станцией через сеть Ethernet и имеет удаленные/концентрируемые интерфейсы технического обслуживания, обеспечивающие такие функции, как управление данными, управление биллингом, сбор статистики трафика, обработка аварийной сигнализации, техническое обслуживание системы, тестовая диагностика, интерактивная справка, что позволяет реализовать унифицированное управление эксплуатацией коммутационной системы.

Возможности полного и гибкого предоставления услуг

Возможности предоставления услуг в сети обычно ограничиваются существующим коммутационным оборудованием. При постоянно растущих потребностях в различных услугах существующее в сети оборудование обычно должно модернизироваться, но непрерывное расширение услуг существенно противоречит требованию стабильности работы оборудования.

В цифровой коммутационной системе C&C08 сочетаются функции коммутации и стандартные технологии интеллектуальной сети для разделения процессов предоставления услуг и коммутации. В результате коммутационная система может предоставлять различные дополнительные виды обслуживания, услуги с добавленной стоимостью и интеллектуальные услуги без модернизации или изменения существующей структуры сети.

Операторы могут создавать и модифицировать услуги с заданными характеристиками в соответствии со своими потребностями при помощи платформы генерации услуг, оперативно предоставляя абонентам разнообразные услуги.

Система C&C08 устраняет противоречие не только между непрерывно возрастающим спросом на услуги со стороны абонентов и частым расширением состава оборудования и его модернизацией, но и между разнообразием и спецификой услуг местной сети и особенностями предоставления услуг сети в целом, что обеспечивает стабильность и надежность функционирования всей сети.

Высокая надежность

В цифровой коммутационной системе C&C08 приняты все необходимые меры в отношении программного обеспечения и аппаратных средств для гарантирования надежности системы. Эти меры перечислены ниже.

MTBF (Mean Time Between Failures; Среднее время наработки системы на отказ) составляет 247 дней, а MTTR (Mean Time to Repair; Среднее время восстановления) – 0,25 часа, MAIDT (Mean Accumulated Intrinsic Down Time; Среднее накопленное время простоя): менее 1,5 час за 20 лет.

Горячее резервирование на уровне плат. Основные платы коммутационной системы зарезервированы по технологии active/standby(1+1, модуль обработки услуг (SPM), центральное коммутационное поле (CNET), модуль центрального процессора CPM и модуль синхронизации (CKM) работают в режиме “активный-резервный” с горячим резервированием).

Технология избыточного многопроцессорного резервирования.

Распределенная обработка.

Координация режимов работы.

Использование флэш-памяти для постоянного хранения программ и статических данных; время восстановления составляет менее трех минут.

Использование специализированных заказных микросхем (ASIC).

Использование метода объектно-ориентированной разработки программного обеспечения.

Поддержка автоматического тестирования плат в процессе работы.

Обеспечение надежности коммутационной системы C&C08 достигается также следующими мерами:

строгим контролем над разработкой программного обеспечения в процессе его создания и тестирования;

использованием системы обеспечения качества стандарта ISO9001;

жестким контролем и отбраковкой компонентов и устройств;

72-часовыми ресурсными испытаниями плат и всей системы;

современной технологией производства и средствами жесткого контроля качества;

совершенной сетью послепродажного обслуживания.

Технология доступа в Интернет

Несмотря на то, что Интернет быстро развивается, большинство абонентов по-прежнему подключаются к нему на низких скоростях через ТфОП с использованием коммутируемого доступа. Каналы ТфОП при этом занимаются на длительное время, нагрузка на станциях возрастает, что отрицательно влияет на предоставление обычных телефонных услуг.

Внедрение на станции технологии обходной маршрутизации Интернет-трафика и непосредственное проключение услуг передачи данных может исключить влияние на сеть, вызванное интенсивным трафиком доступа к Интернету через ТфОП.

Цифровая коммутационная система C&C08 передает станционные Интернет-вызовы или местные Интернет-вызовы непосредственно на сервер доступа через интерфейс PRI или интерфейс соединительной линии ОКС-7. После анализа и мультиплексирования вызовы направляются в Интернет по каналу передачи данных (выделенной линии DDN и т. п.).

Основные услуги

Помимо традиционных телефонных услуг (POTS; Plain Old Telephone Service) цифровая коммутационная система C&C08 предоставляет также перечисленные ниже дополнительные виды обслуживания.

Дополнительные услуги и услуги с добавленной стоимостью

Дополнительные услуги станции C&C08 перечислены в таблице 1.

Таблица 7.1 Дополнительные телефонные услуги

Услуги CENTREX

Коммутационная система C&C08 объединяет несколько взаимосвязанных абонентов в коммерческую абонентскую группу и предоставляет ей услуги CENTREX. Такая группа называется группой CENTREX. Каждой группе может быть назначен оператор для оказания помощи при исходящих вызовах из группы, входящих вызовах в группу и внутригрупповых вызовах. Может быть также организован центр обслуживания вызовов для оказания содействия при вызовах между несколькими группами CENTREX, как показано на рис.7.1.

Цифровая коммутационная система C&C08 может поддерживать до 65535 номеров групп CENTREX. Максимальное число абонентов в каждой группе зависит от емкости коммутационной системы, и каждая группа CENTREX может быть разделена на 256 абонентских групп. Абоненты одной группы CENTREX могут иметь разное местоположение в сети, не ограниченное одной коммутационной системой. С развертыванием сети сигнализации ОКС7 и интеллектуальной сети будет также широко распространена широкозональная услуга CENTREX (WAC; Wide Area CENTREX). Группа CENTREX предоставляет услугу виртуальной учрежденческо-производственной автоматической телефонной станции (УПАТС). Каждый абонент CENTREX может иметь два номера: абонентский номер в плане нумерации на сети общего пользования и внутренний номер, используемый для вызовов абонентов внутри группы CENTREX.

Рис. 7.1Схематическое представление услуг CENTREX

Функции базового вызова, функции дополнительных и усовершенствованных услуг ТфОП.

Четыре типа прав на вызовы: внутригрупповые исходящие вызовы, внутригрупповые входящие вызовы, исходящие вызовы из группы и входящие вызовы в группу.

Абонент вне группы набирает непосредственно (прямой набор) внутригрупповой номер абонента (DID).

Внутригрупповой абонент вызывает абонента вне группы посредством кода исходящего доступа группы (DOD1 или DOD2).

Внутригрупповой абонент вызывает оператора путем набора его кода доступа или его внутреннего номера.

Переадресация вызовов оператору (с временной задержкой).

Обычный абонент CENTREX входит в систему в качестве оператора и выходит из нее.

Отличительные вызывные сигналы для внутригрупповых входящих вызовов и входящих вызовов извне группы.

Множественная индикация одного вызова: при поступлении вызова в абонентскую группу звонят все свободные телефоны этой группы, и после приема вызова на одном из телефонов, звонки на других телефонах прекращаются.

Оператор CENTREX может конфигурировать консоль CENTREX. Основные функции консоли следующие:

помощь абоненту группы при наборе номера внешней линии или переадресация входящего вызова с внешней линии на внутригрупповую абонентскую линию;

обслуживание вызовов по имени с консоли;

постановка вызовов в очередь;

удержание и восстановление вызовов;

функция ночного обслуживания (без участия оператора);

вмешательство/прерывание с консоли при занятости вызываемого абонента;

обход с консоли запрета входящих вызовов;

вызовы с консоли с распределением по нагрузке;

администрирование тарификации абонентов группы и обработка счетов;

активизация и деактивизация дополнительных услуг на пульте;

сбор статистики трафика;

тестирование абонентских линий.

Системой C&C08 может быть создан общий центр обслуживания вызовов для всей сети с несколькими операторами в качестве операторов общего доступа соответствующих групп CENTREX. Некоторые группы CENTREX могут управляться центром обслуживания вызовов (Call-центром), а не собственными операторами. Операторы центра обслуживания вызовов выполняют те же функции, что и специальные операторы групп CENTREX.

Услуги ISDN

ISDN стала одной из основных технологий предоставления таких интегральных услуг, как передача речи, данных и изображений. Коммутационная система ISDN C&C08 предоставляет следующие базовые услуги:

Службы переноса в режиме коммутации каналов и в режиме коммутации пакетов;

Телеслужбы;

ISDN C&C08 предоставляет следующие дополнительные услуги:

Multiple subscriber number (мультиплексирование номера абонента);

Sub-addressing (суб-адресация);

Direct-dialing-in (прямой набор мультиплексированного терминала);

Calling line Identification presentation (предоставление идентификации вызывающей линии);

Calling line Identification restriction (запрет идентификации вызывающей линии);

Connected line identification presentation (предоставление идентификации подключенной линии);

Connected line identification restriction (запрет идентификации подключенной линии);

Call forwarding unconditional (безусловная переадресация вызовов);

Call forwarding no reply (переадресация вызовов при отсутствии ответа);

Call forwarding busy (переадресация вызовов при занятости);

Call waiting (постановка вызовов на ожидание);

Call hold (удержание вызовов);

Do-not-disturb (“не беспокоить”);

Hotline (горячая линия);

Alarm (побудка);

Outgoing call barred (запрет исходящих вызовов);

Terminal portability [переносимость терминала];

Conference calling (конференц-связь);

Three party service (трехсторонняя связь);

User-to-user signaling (сигнализация «пользователь-пользователь»);

Advice of charge (извещение о стоимости);

Close user group (замкнутая группа пользователей).

Цифровые абоненты ISDN C&C08 могут использовать также большинство дополнительных услуг и услуг с добавленной стоимостью ТфОП, включая услуги CENTREX.

Система C&C08 обеспечивает, кроме того, множество функций технического обслуживания и тестирования ISDN, например, диагностическое тестирование портов (активизация/деактивизация, обработка различных цифровых замкнутых шлейфов и т.д.), тестирование абонентских линий, тестирование внутренних/внешних линий портов, дистанционное питание и т. п. Услуги ISDN C&C08 могут широко использоваться:

в видеоконференциях и прямой трансляции;

в мультимедийных настольных системах с передачей речи и изображений в соединениях “точка-точка” или “точка-группа”, электронных досках объявлений и при передаче файлов;

при совместном использовании одного экрана несколькими абонентами;

для быстрой передачи файлов;

в системе дистанционной автоматической телеметрии по D-каналу;

в системе эксплуатации и управления кассовыми терминалами (POS; Point-Of-Sale);

при доступе к локальной сети с удаленной рабочей станции;

для расширения и взаимодействия локальных сетей;

для доступа к Интернету;

для доступа к сети PSPDN;

в факсимильных аппаратах G4;

при дистанционной диагностике;

при дистанционном обучении;

для доступа к выделенной линии DDN;

в качестве резерва для выделенной линии DDN.

Использование услуг ISDN C&C08 возможно и в других областях, как показано на рис. 7.2.

Рис.7.2Схематическое представление услуг ISDN

Интеллектуальные услуги

В качестве SSP на интеллектуальной сети цифровая коммутационная система с C&C08 соответствует Рекомендациям ITU-T серии Q.1200, как показано на рис. 7.3.

Рис. 7.3 Схематическое представление C&C08 в качестве SSP на интеллектуальной сети

C&C08-SSP предоставляет, главным образом, следующие интеллектуальные услуги:

Account Card Calling (ACC) (вызов по расчётной карте);

Wide Area CENTREX (WAC) (широкозональная услуга CENTREX);

Virtual Private Network (VPN) (виртуальная частная сеть);

Free Phone (FPH) (бесплатный телефон);

Universal Personal Telecommunication (UPT) (универсальная персональная связь);

Mass Calling (MAS) (массовый вызов);

Televoting (VOT) (телеголосование).

Цифровая коммутационная система C&C08 может предоставлять также интеллектуальные услуги более локального значения, которые позволяют полнее удовлетворять требования местной администрации связи за счет использования технологии интеллектуальной сети. Кроме того, коммутационная система способствует возможности быстрого предоставления услуг и повышает уровень интеллекта местной сети без частой модернизации коммутационного оборудования, поскольку ее структура и интерфейсы соответствуют стандартным спецификациям интеллектуальной сети. Она является идеальным решением для быстрого и экономичного предоставления услуг с выбранными по месту характеристиками. Типичные применения включают интерфейсную платформу IP-телефонии (AAA - Authorization, Authentication and Accounting; авторизация, аутентификация и учет) и т. п.

Другие услуги доступа

Цифровая коммутационная система с программным управлением C&C08 поддерживает также следующие услуги доступа:

доступ с использованием интерфейса V5;

доступ с локальных измерительных пультов и централизованных систем тестирования;

доступ к OPS;

доступ к центру тарификации (учёта стоимости);

доступ к центру NM (сетевого управления).

Структура системы

Модульная иерархическая структура

Цифровая коммутационная система C&C08 имеет модульную иерархическую структуру оборудования и состоит из одного модуля управления и связи (AM/CM; Administration Module/Communication Module) и нескольких коммутационных модулей (SM; Switching Module) или модулей обработки услуг (SPM; Service Processing Module).

Рассмотрим в качестве примера структуру из одного модуля управления и связи и нескольких коммутационных модулей, показанную на рис. 7.4, чтобы проиллюстрировать четыре уровня системы аппаратных средств цифровой станции с программным управлением

C&C08.

LIM: полка линейных интерфейсов

CNET: полка центрального коммутационного поля

CKM: полка синхронизации

CPM: полка центрального процессора

SPM: полка обработки услуг

CCM: полка центрального управления связью

SRM: полка совместно используемых ресурсов

Рис. 7. 4 Пример модульной структуры аппаратных средств цифровой коммутационной системы с программным управлением C&C08

Полки для реализации различных функций составляются из соответствующих функциональных плат, например, полка центрального коммутационного поля, полка линейных интерфейсов, полка центрального процессора, полку абонентских линий, полку соединительных линий и т. д. Каждая полка содержит 26 стандартных позиций для плат.

Полки, выполняющие различные функции, составляют статив. Каждый статив содержит 6 или 4 полки. Стативы и полки в пределах модуля нумеруются единообразно от нижней полки к верхней, и от ближнего статива к дальнему, начиная с 0.

Разные стативы составляют модули различных типов. Например, модуль управления и связи (AM/CM) состоит из нескольких стативов; то же относится к модулю SM.

Разные модули (AM/CM, SM) комбинируются требуемым образом для образования коммутационной системы с различными функциями и интерфейсами; каждый модуль в коммутационной системе может выполнять конкретные функции независимо.

На рис. 5 приведен пример иерархической модульной структуры цифровой коммутационной системы с программным управлением C&C08.

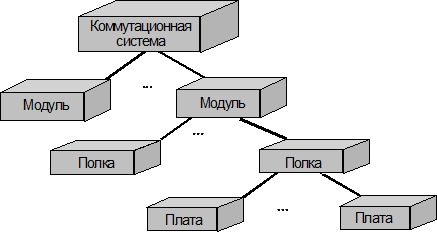

Рис. 7.5 Пример иерархической модульной структуры цифровой коммутационной системы с программным управлением C&C08.

В цифровой коммутационной системе C&C08 применяются стандартизированные стативы и съемные полки. Стандартный статив (шкаф) имеет размеры 2100×800×550 мм (высота × ширина × глубина) и может включать в себя шесть или четыре стандартные съемные полки размером 620×300×279 мм (высота × ширина × глубина), каждая из которых может содержать 26 стандартных сменных плат.

Такая модульная структура упрощает установку системы, ее расширение и ввод нового оборудования; следовательно, можно легко реализовать новые функции. Функциональные платы можно заменять, что обеспечивает гибкость удовлетворения требований различных систем сигнализации и обработки многочисленных сетевых протоколов. С целью расширения области применения системы возможно добавление функциональных полок и функциональных модулей для внедрения новых функций и технологий.
