Применение удаленных концентраторов и удаленных коммутационных модулей в полной мере удовлетворяет стремлению администрации связи уменьшить стоимость сети абонентских линий за счет более полного их использования (в результате концентрации нагрузки). Однако это в известной мере противоречит другой особенности - социальному заказу на все большее количество услуг, предоставляемых абонентам. Расширение области дополнительных услуг - это новый источник увеличения доходов администрации связи. С одной стороны, реализация основной (телефонный разговор) и дополнительных (сокращенный набор номера, автопобудка, сопровождающий вызов и т.д.) услуг экономически оправдана на станциях большой емкости, где минимальный объем оборудования доступен максимальному числу абонентов. Это говорит о том, что необходимо включать прямо в станцию максимальное количество абонентских линий. С другой стороны, опыт показывает, что применение удаленных концентраторов и удаленных коммутационных модулей позволяет снизить стоимость сети абонентских линий на 30-40%. Так как общая стоимость такой сети весьма высока, то и снижение стоимости будет выражаться в значительных суммах. Но при использовании удаленных концентраторов и удаленных коммутационных модулей приходится решать задачу оптимального распределения функций и услуг между ними и опорной АТС, что приводит к увеличению стоимости удаленных концентраторов и удаленных коммутационных модулей.
Разрешение возникшего противоречия зависит от множества причин (технического состояния и развития сети, уровня технологии производства средств связи, экономического и географического положения конкретного места и страны в целом и т.д.). Выбор того или иного решения производится после тщательного технико-экономического анализа и обоснования.
Например, в телефонной сети Японии применяются три варианта внедрения удаленных концентраторов.
1. Замена АТС небольшой емкости удаленными концентраторами(рис. 5.10). Эта схема применяется при внедрении цифровой АТС большой емкости в случае, когда в зону ее действия попадают старые, подлежащие замене АТС небольшой емкости.
АТС АТС
Рис. 5.10. Замена старой АТС концентратором
Такой подход имеет следующие преимущества:
- позволяет использовать без изменений существующую сеть абонентских линий;
- сохраняются существующие кабельные линии связи к бывшим АТС, эти линии дооборудуются аппаратурой ЦСП;
- для установки концентратора используется помещение старой АТС, что значительно уменьшает стоимость внедрения концентраторов.
Так как внутристанционный объем таких небольших АТС достаточно велик, для разгрузки соединительных линий с опорной АТС должна быть разрешена коммутация абонентских линий внутри концентратора (т.е. необходимо устанавливать удаленные коммутационные модули).
2. Внедрение цифровой АТС и удаленных концентраторов в одном телефонном районе(рис. 5.11,а). Небольшие и простые концентраторы устанавливаются по всему телефонному району, причем количество включаемых в них абонентов намного меньше, чем в первом случае. Такие концентраторы могут быть использованы, например, для обеспечения связью жильцов большого жилого дома. Из-за малого телефонного обмена между абонентами жилого дома в концентраторах не разрешен внутренний обмен.
Рис. 5.11.Схемы внедрения концентраторов
Помимо общих для всех схем применения удаленных концентраторов достоинств, данное решение имеет и один существенный недостаток - сложность технического обслуживания большого количества малых удаленных концентраторов.
3. Использование удаленных коммутационных модулей(рис. 5.11, б). В этой схеме удаленные коммутационные модули наделены функциями оконечных АТС, а опорная АТС является совмещенной местной/транзитной АТС. Особенно большие преимущества такая схема имеет при внедрении в сети нетелефонных услуг. Эта схема наилучшим образом подходит для городских телефонных сетей большой емкости. Число абонентских линий, включаемых в удаленные коммутационные модули, может достигать нескольких десятков тысяч.
В Швеции, где в качестве основных цифровых АТС применяется, как правило, коммутационная система АХЕ-10, при сохранении общих черт этих трех вариантов есть свои особенности. Прежде всего используются только удаленные коммутационные модули. Кроме того, разрешено совместное использование в одном районе старой аналоговой АТС и удаленного коммутационного модуля. Оборудование удаленного коммутационного модуля таково, что при необходимости оно составит часть АТС АХЕ 10, которая будет развернута на месте модуля при значительном увеличении числа абонентов в данном районе.
На рис. 5.12 показана часть телефонной сети в одном из городов Швеции, где широко используются удаленные коммутационные модули.

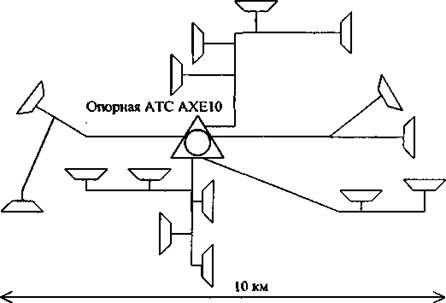

Рис. 5.12.Фрагмент городской телефонной сети с удаленными коммутационными модулями
В 17 удаленных коммутационных модулей включено 27000 абонентских линий, в то время как в опорную АТС АХЕ 10 - только 8000. Количество абонентских линий, включаемых в один удаленный коммутационный модуль, колеблется от 580 до 1870. Модули связываются с опорной АТС волоконно-оптическими линиями, по которым информация передается со скоростью 34 Мбит/с.
Шведские специалисты предполагают, что при достаточном тяготении возможна прокладка соединительных линий между удаленными коммутационными модулями (или модулем и аналоговой АТС). В этом случае удаленные коммутационные модули связываются между собой, минуя опорную АТС. Такое же решение запатентовано, например, в США.
Другим мощным экономически эффективным средством является конфигурация с многократным доступом. Пример такой конфигурации представлен на рис. 5.13. Как следует из рисунка, нет необходимости подключения всех удаленных концентраторов к ИКМ трактам. Опорная АТС поддерживает систему многократного доступа к тракту ИКМ, к которому может быть подключено несколько удаленных концентраторов. Такая структура может легко расширяться добавлением новых концентраторов (обычно до восьми), реконфигурация производится с использованием соответствующих команд через программное обеспечение (ПО).
На рис. 5.14 представлена конфигурация многократного доступа с одним шлейфом и тремя концентраторами. Управляющая информация для всех концентраторов посылается от опорной АТС по каналу 16 тракта ИКМ. Только адресуемый концентратор выполняет требуемые действия. Ответы от всех концентраторов также передаются в 16 канале. Входящая и исходящая нагрузка передается по каналам с1по15ис17по31в ИКМ тракте.
Рис. 5.13. Пример конфигурации многократного доступа

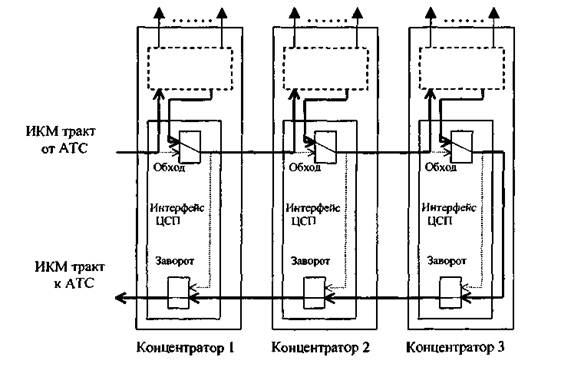

Рис. 5.14.Конфигурация многократного доступа с тремя концентраторами
Путь сигнала, показанный на рис. 5.14, используется при нормальном режиме работы. При неисправности концентратора, которая может нарушить передачу по шлейфу, концентратор изолируется от ИКМ тракта с помощью реле обхода. Например, при отказе в концентраторе 2, срабатывает реле обхода концентратора 2 и выход концентратора / подключается ко входу концентратора 3. При неисправности ИКМ тракта между концентраторами, которая может нарушить передачу по шлейфу, для изоляции тракта используется реле заворота. Например, если неисправность возникла в линии между концентраторами 2 и 3. концентратор 2 включает свое реле заворота и подключает свой выход к концентратору / вместо концентратора 3.
Для повышения пропускной способности обработки вызовов в конфигурации с многократным доступом, соединения между абонентами, подключенными к одному и тому же концентратору осуществляются внутри, а соединения между абонентами, подключенными к разным концентраторам, но по тому же многократному доступу, устанавливаются местным образом (т.е. через КП АТС проключается только один канал для каждого вызова
Развитие элементной базы и усовершенствование удаленных коммутационных модулей является одним из приоритетных направлений работы фирм-производителей коммутационного оборудования. Современные образцы удаленных коммутационных модулей в настоящее время могут обслуживать до
