Стык с аналоговыми соединительными линиями и системами передачи

Довольно часто на начальных этапах внедрения цифровой телефонной сети для связи аналоговой и цифровой АТС используются существующие или вновь создаваемые анало­говые физические соединительные линии (СЛ). В этом случае для каждой системы сигнализации аналоговых соединительных линий организуется отдельный стык. На рис. 4.14 показаны принципы согласования цифровой ЭАТС 200 с городскими станциями типа АТС-47, АТС-54, АТСК и АТСК-У по двухпроводным физическим соединительным лини­ям с сигнализацией постоянным током.

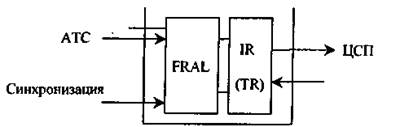

Рис. 4.13.Структура блока ЕТ

Согласующее устройство (рис. 4.15) условно можно разделить на две части: канальную и сигнально-синхронизационную. Схемы, размещенные в каналах согласующего устройст­ва, преобразуют сигнальные посылки постоянного тока физических соединительных линий в сигналы, подаваемые в блок управления. Канальная часть не производит никакой логиче­ской обработки сигналов, поступающих из линий.

Блок управления стробирует сигнальную информацию каждой соединительной линии через 2 мс. Осуществив отсчет, он обрабатывает его и посылает соответствующие кодовые посылки (согласно кодам 16-го канального интервала ИКМ-30) в сопрягающий блок, кото­рый осуществляет согласование блока управления с ИКМ аппаратурой по принципу проти­вонаправленного стыка.

Все необходимые для работы согласующего устройства синхронизирующие сигналы вырабатывает блок тактового синхронизма.

Аналоговые системы передачи с объединением частотно-разделенных каналов (по-старому, системы с ЧРК) достаточно долго сохранятся на сети в переходный период от ана­логовой телефонной сети к цифровой. Поэтому необходимо согласование этих систем с цифровыми АТС.

Сопряжение аналоговых и цифровых систем передачи и коммутации может быть обес­печено с помощью специальной аппаратуры трех видов:

- кодеров групповых сигналов с частотным разделением;

- трансмультиплексоров;

- модемов.

Кодеры групповых сигналов с частотным разделением предназначены для преобра­зования аналоговых групповых сигналов в цифровую форму с целью передачи их по циф­ровым трактам. Они применяются при организации связи между аналоговыми зонами сети связи с помощью цифровых систем передачи.

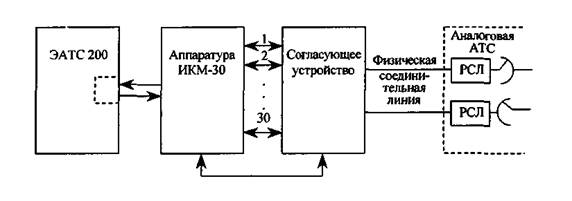

Рис. 4.14.Схема связи ЭАТС 200 сэлектромеханическими АТС (РСЛ - реле СЛ)

Если требуется соединение цифровых зон связи с помощью аналоговых систем переда­чи, могут быть использованы либо трансмультиплексоры, предназначенные для поканального преобразования групповых сигналов ЦСП в аналоговые сигналы и обратно, либо мо­демы, функцией которых является преобразование цифровых потоков к виду, необходимо­му для их передачи в линейных трактах аналоговых систем передачи.

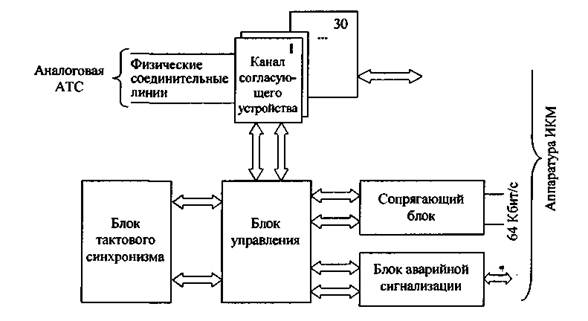

Рис. 4.15. Схема согласующего устройства

Трансмультиплексоры позволяют более эффективно использовать пропускную способ­ность аналоговых трактов при передаче в них сигналов отдельных каналов, однако с помо­щью модемов можно передавать цифровые сигналы с более высокой скоростью. Кроме то­го, модемы отличаются от трансмультиплексоров более низкой стоимостью.

Выбор того или иного типа устройства производится с учетом конкретных условий ор­ганизации связи и экономических показателей.
