Электронный абонентский комплект цифровой АТС D 70

Высшим достижением в области создания абонентских комплектов цифровых АТС, реали­зующих функции BORSCHT, следует считать разработку и выпуск комплектов, по­строенных только на специализированных БИС.

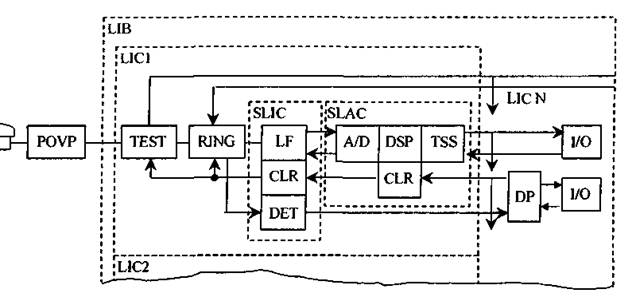

Рис. 4.6. Структурная схема абонентского комплекта цифровой АТС АХЕ 10

LIB - группа из 128 абонентских комплектов; LIC - электронные абонентские комплекты; POVP - первич­ная защита от перенапряжений; TEST - реле для соединения с шиной контроля; RING - реле для подачи вы­зывных сигналов; LF - запитка микрофонов, дифсистема; CLR (в модуле SLAC) - реле управления; DET -детектирование сигналов; A/D - аналого-цифровой н цнфроаналоговый преобразователи; DSP - передача цифровых сигналов; TSS - формирование временных каналов; CLR (в модуле SLIC) - контроль микросхемы SLIC; DP - микропроцессор; I /О - устройство ввода/вывода

Инженеры японской фирмы NTT начали разработку абонентских комплектов цифровой АТС D 70 в 1978 г. Несколько лет ушло на разработку и опытную эксплуатацию, а в 1984 г. началось их серийное производство.

Структурная схема абонентского комплекта станции D 70 приведена на рис. 4.7.

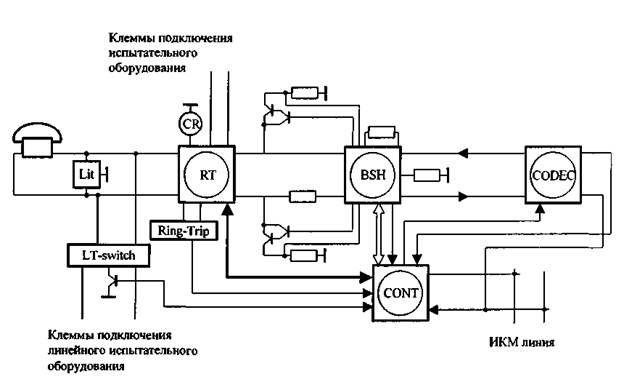

Рис. 4.7. Структурная схема абонентского комплекта D70

LT-switch - схема подключения к испытательному оборудованию, С - генератор сигнала «Контроль посылки вызова», Ring-Trip - схема распознавания подъема трубки, Lit - грозоразрядник

Восемь абонентских комплектов размещены на одной плате. Абонентский комплект АТС D 70 обладает следующими отличительными особенностями:

1) является полностью электронным с использованием специализированных БИС;

2) дифсистема построена по бестрансформаторной схеме;

3) является индивидуальным устройством (все функции BORSCHT реализуются в са­мом абонентском комплекте).

По оценкам специалистов фирмы Siemens, стоимость устройств согласования абонент­ских и соединительных линий составляет около 70% стоимости всей цифровой системы коммутации. Поэтому становятся понятными усилия многих разработчиков телефонной ап­паратуры по созданию специализированных БИС для абонентских комплектов, что позво­ляет значительно сократить их стоимость (иногда до 40%). Хотя, несмотря на это, некото­рые фирмы объявили о создании абонентских комплектов, в состав которых наряду с БИС входят реле.

О создании безрелейных абонентских комплектов цифровых АТС на специализирован­ных БИС объявили несколько фирм, в том числе итальянская SGG-ATES. Абонентский комплект, разработанный ею, содержит две микросхемы - сигнального процессора и абонентского стыка с линией. Собственную интегральную схему абонентского комплекта для станций System 12 выпускает также фирма ITT.
