Понятие стыка цифровых АТС

Работа цифровых АТС происходит в окружении разнообразного телекоммуникационного оборудования: других АТС (цифровых и аналоговых), различных абонентских устройств, систем передачи. Совместное функционирование всего оборудования осуществляется благо­даря выполнению определенных правил. В частности, ЦСК должна обеспечивать интерфейс (стык) с аналоговыми и цифровыми абонентскими линиями (АЛ) и системами передачи.

Стыком называется граница между двумя функциональными блоками, которая задается функциональными характеристиками, общими характеристиками физического соединения, характеристиками сигналов и другими характеристиками в зависимости от специфики.

Стык обеспечивает одноразовое определение параметров соединения между двумя уст­ройствами. Эти параметры относятся к типу, количеству и функциям соединительных цепей, а также к типу, форме и последовательности сигналов, которые передаются по этим цепям.

Точное определение типов, количества, формы и последовательности соединений и взаимосвязи между двумя функциональными блоками на стыке между ними задается спе­цификацией стыка.

Стыки цифровой АТС можно разделить на следующие (рис. 4.1):

- аналоговый абонентский стык;

- цифровой абонентский стык;

- абонентский стык ISDN;

- сетевые (цифровые и аналоговые) стыки.

-

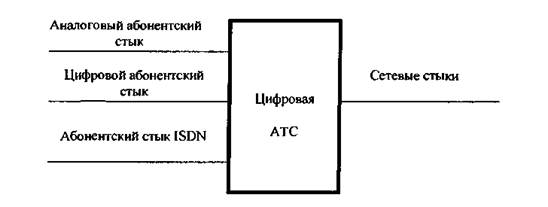

Рис. 4.1. Стыки цифровых АТС

Иногда в технической литературе можно встретить классификацию стыков, опреде­ленных МККТТ (МСЭ-Т) в рекомендациях Q.50I-Q.517. Согласно этим рекомендациям аналоговые и цифровые соединительные линии включаются в АТС через сетевые стыки типов А, В и С.

Через стык А подключаются цифровые тракты, уплотненные аппаратурой ИКМ-30 (2048 Кбит/с) или ИКМ-24 (1544 Кбит/с).

Стык В предназначен для подключения цифровых трактов, уплотненных аппаратурой ИКМ-120 (8448 Кбит/с).

Аналоговые двух- и четырехпроводные линии включаются в станционное окончание цифровой АТС через стык С. Аналого-цифровые преобразователи для этих линий входят в состав оборудования цифровой АТС.

Для включения аналоговых линий (абонентских или от учрежденческих производст­венных АТС (УПАТС) в устройства, обеспечивающие доступ к цифровой станции) исполь­зуются стыки типа Z (Z₁, Z₂, Z₃). Характеристики стыков Z в значительной степени зависят от национальных особенностей сетей.

Для включения цифровых линий были определены интерфейсы UnV. Стыки U и V, ис­пользуются для включения АЛ при основном доступе к сетям ISDN (русскоязычная аббре­виатура ЦСИО - цифровые сети интегрального обслуживания). Основная структура досту­па через стык - два канала типа В (информационные каналы, 2x64 Кбит/с) и один канал ти­па D (канал сигнализации, 16 Кбит/с). Стык V₂ предназначен для включения цифровых под­станций на скорости 2048 Кбит/с. Через стык V₃ включается цифровое оборудование при первичном доступе к интегральным сетям, например цифровые УПАТС. Структура стыка: ЗОВ + D. Мультиплексорное оборудование в цифровые АТС включается через стык V₄. Для мультиплексоров ИКМ, используемых при подключении аналоговых выносных подстанций и аналоговых учрежденческих АТС, был предназначен стык V₅.

В настоящее время данная классификация в некоторой степени пересмотрена и допол­нена. Особенно большие изменения коснулись стыка V₅.
