Ступень временной коммутации

Блок или модуль, осуществляющий функцию временной коммутации цифрового сигнала (преобразование его временной координаты), называется временной ступенью коммутации или Т-ступенью (от time - время).

Пусть на вход коммутационно­го модуля с ИКМ линии поступают, а с выхода модуля уходят в ИКМ линию времяуплотненные ИКМ сигналы (рис. 2.2). За каждым ка­нальным интервалом закреплен строго определенный ИКМ сигнал (речевой сигнал абонента). Напри­мер, абонент А закреплен за каналь­ным интервалом 1 входящей ИКМ линии, а абонент В за канальным интервалом 15 исходящей. Инфор­мация об этом передается в сиг­нальном временном канальном ин­тервале. Изменение порядка следо­вания одного канального интервала. Иллюстрация принципа временной коммутации исходящей ИКМ линии по сравнению с входящей означает передачу речевой информации от одного абонента к другому. В этом и заключается принцип временной коммутации (иногда говорят о перестановке канальных интервалов или перемещении информации из канала в ка­нал). Принцип временной коммутации иллюстрирует рис. 2.2, где показан один двухпроводный тракт (например, на передачу). Для осуществления разговора абонентов необходимо ор­ганизовать такой же тракт на прием, т.е. разговорный тракт должен быть четырехпроводным.

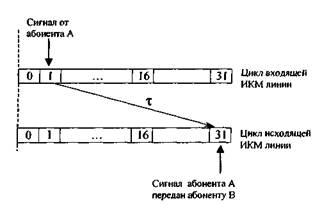

Рис 2.2 Линия времяуплотненных ИКМ сигналов

Использование векторного представления цифро­вой коммутации (рис. 2.3) в координатах пространст­во-время позволяет несколько по-иному описать принцип временной коммутации.

Рис. 2.3. Векторное представление временной коммутации

Структурно ТГ-ступень характеризуется емкостью Т=N*M/К, где N - число входящих временных ка­нальных интервалов в ИКМ линии; М — число канальных интервалов исходящей ИКМ линии; К - число бит в одном кодовом слове (иногда, это если значение известно заранее, записывают Т: N х М).

Т-ступени могут быть реализованы двумя способами: с помощью управляемых пере­менных линий задержки или с использованием цифровых запоминающих устройств (ЗУ). Схемы с использованием линий задержки отличаются простотой исполнения, но имеют су­щественный недостаток - последовательную передачу кодовых слов. Для организации па­раллельной передачи количество схем увеличивается в число раз, соответствующее числу разрядов в кодовом слове. Поэтому в настоящее время Г-ступени цифровых коммута­ционных полей строятся только на ЗУ вследствие простоты и низкой стоимости реализации.

В самом общем виде Т-ступень содержит два ЗУ - речевое и управляющее (рис. 2.4). Ре­чевое ЗУ предназначено для записи/считывания кодовых слов коммутируемых канальных ин­тервалов, а управляющее содержит адреса записи/считывания для ячеек речевого ЗУ. Эти ад­реса записываются в управляющие ЗУ из управляющих устройств системы коммутации.

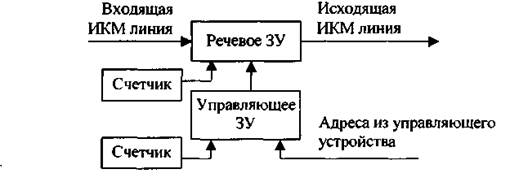

Рис. 2.4. Общая схема реализации Т-ступени

ЗУ Т-ступени могут работать в двух эквивалентных по результату коммутации режимах: «последовательная запись/произвольное считывание» и «произвольная запись/ последовательное считывание».

1) В режиме последовательной записи/произвольного считывания (рис. 2.5) происхо­дит последовательная запись кодовых слов в речевое ЗУ по сигналам специально органи­зованного счетчика номеров ячеек ЗУ и произвольное считывание из речевого ЗУ по ад­ресам, получаемым либо из управляющего ЗУ, либо из управляющего устройства. В этом случае определенные ячейки памяти закрепляются за соответствующими каналами вхо­дящей ИКМ линии. Информация каждого входящего временного интервала запоминается в последовательных ячейках памяти, что обеспечивается увеличением на единицу содер­жимого счетчика на каждом временном интервале. Пусть информация из канального ин­тервала 2 должна бить передана в канальный интервал 3. По синхронизирующему сигна­лу станции, совпадающему с началом канального интервала 0, счетчик речевого ЗУ обну­ляется. (Здесь предполагается, что структура цикла времяуплотненного группового сиг­нала внутри Г-ступени остается такой же, как и в ЦСП. В реальных системах коммутации такого ограничения может не быть. Кроме того, канальные интервалы 0 и 16 внутри ком­мутационного поля могут использоваться для целей передачи внутристанционных сигна­лов и являться обычными коммутируемыми каналами). С помощью последовательного увеличения значения счетчика, формирующего адреса речевого ЗУ, кодированные отсче­ты всех каналов цикла записываются в это ЗУ. Тем самым реализуется режим последова­тельной записи в речевом ЗУ.

В следующем цикле осуществляется режим произвольного считывания. Для этой цели вновь организуется счетчик адресов управляющего ЗУ. Данные адреса записываются в управ­ляющее ЗУ центральным управляющим устройством АТС и определяют адрес считывания для речевого ЗУ. Для рассматриваемого примера при Сч = 3 будет считан адрес 2, сигнал счи­тывания подан по адресу 2 в речевое ЗУ, и информация канала 2 попадет в канальный интер­вал 3. Тем самым будет реализован режим произвольного считывания речевого ЗУ.

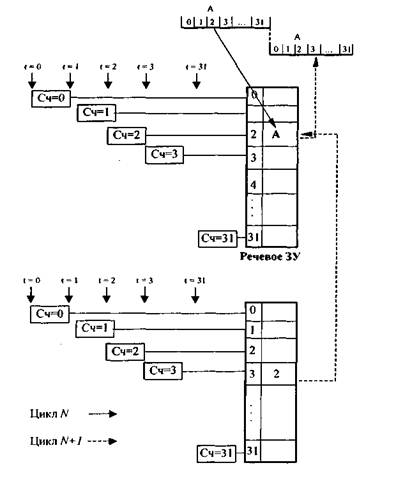

Рис.2.5. Иллюстрация работы Г-ступени.

Режим «последовательная запись/произвольное считывание»

2) В режиме «произвольной записи/последовательного считывания» (рис. 2.6) происходит произвольная запись в речевое ЗУ кодовых слов по адресам, вырабатываемым управляющим ЗУ или управляющим устройством системы, и последовательное считывание по сигналам счетчика. В этом случае поступающая на вход информация записывается в ячейки речевого

ЗУ в соответствии с адресом, хранящимся в управляющей памяти, а считывание информации производится последовательно - ячейка за ячейкой под управлением счетчика исходящих временных интервалов. В нашем примере информация, принятая в течение временного ин­тервала 2, записывается непосредственно в речевое ЗУ по адресу 3, откуда автоматически считывается в исходящий канал с номером 3 исходящей ИКМ линии.

Рис. 2.6. Иллюстрация работы Т-ступени. Режим «произвольная запись/последовательное считывание»

Выбор режима работы Т-ступени зависит от конкретной реализации коммутационного поля.

Пусть Т-ступень имеет параметры Т: NxN/К. Здесь К - длина кодового слова. Тогда ко­личество канальных интервалов, которое может быть скоммутировано Т-ступенью, рассчи­тывается по формуле:

где Т_ч - время цикла ИКМ линии (мкс); Р -- в ЗУ бит; t₄ - время цикла ЗУ (мкс); А - к речевому ЗУ.

Анализ этой формулы показывает, что емкость Т-ступени можно увеличить тремя спо­собами:

1) параллельной обработкой кодового слова канального интервала (Р = 8 для стандарт­ного ИКМ преобразования, хотя в ряде цифровых коммутационных полей длина ко­дового слова может быть увеличена);

2) сокращением времени цикла ЗУ;

3) уменьшением значения параметра А.

Применение параллельной коммутации кодовых слов позволяет в общем случае в К раз увеличить емкость Т-ступени при всех прочих равных условиях.

Оценим возможность увеличения емкости Т-ступени путем уменьшения времени T_ч. Пусть ЗУ имеет t₄ = I не (отметим, что такое ЗУ является сверхскоростным). При парал­лельной обработке кодовых слов максимальная емкость Т-ступени с таким ЗУ составляет свыше 62 000 канальных интервалов, что соответствует станциям большой и средней емко­сти. Однако стоимость таких сверхбыстродействующих ЗУ чрезвычайно велика, поэтому реально используемая емкость Т-ступени равна обычно 128x128, 512x512 или 1024x1024 канальных интервалов. Для реализации цифровых коммутационных полей большой емко­сти используют многозвенный метод соединения Г-ступеней.

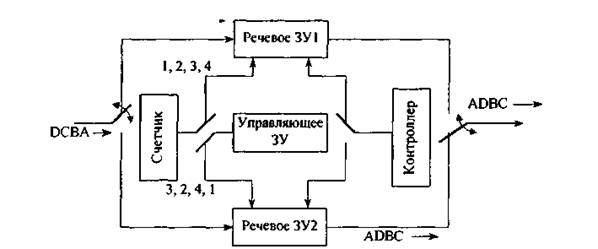

Рис. 2.7. Режим раздельной записи/считывания

И, наконец, рассмотрим третий фактор возможного увеличения емкости Г-ступени: раз­личные способы организации доступа к ЗУ. Параметр А учитывает увеличение быстро­действия ЗУ за счет изменения организации доступа к нему по сравнению с основной схе­мой (рис. 2.4).

Основная схема Т-ступени характеризуется тем, что в ней поле ячеек речевого ЗУ яв­ляется общим для всех канальных интервалов входящей ИКМ линии и, кроме того, это ре­чевое ЗУ последовательно работает на запись и на считывание. Для такой схемы А - 4.

В Т-ступенях цифровых телефонных систем наибольшее применение нашла другая схе­ма, работающая в режиме разделения записи и считывания (рис. 2.7).

Для реализации этого режима требуются два речевых ЗУ, в одно из которых запи­сываются кодовые слова, а из другого считываются, после чего в этих ЗУ изменяются ре­жимы. На рисунке условно показаны ключи, которые попеременно подсоединяют к входя­щей ИКМ линии, исходящей ИКМ линии, к управляющей памяти, счетчику и контроллеру разрешения записи оба речевых ЗУ.

На рис. 2.8 показаны временные диаграммы работы рассматриваемой Г-ступени. Во время первого (Т₀) цикла, входные речевые кодовые слова в параллельной форме за­писываются в речевое ЗУ1, а исходящие речевые слова считываются из речевого ЗУ2. Входные речевые кодовые слова (A₀B₀C₀D₀...) последовательно записываются в ячейки ре­чевого ЗУ1 согласно последовательным, адресам (1, 2, 3, 4, ...), задаваемым счетчиком. За­пись производится по сигналам, формируемым контроллером разрешения записи. Ис­ходящие речевые кодовые слова (C.|B.,D.,A.i...) считываются из речевого ЗУ2 с использо­ванием адресов коммутации, получаемых из управляющего ЗУ (на рис. 2.7 эти адреса поме­чены цифрами 3, 2, 4, 1,...). В следующий (Тi) цикл, входные кодовые слова будут записы­ваться в речевое ЗУ2, а считываться из речевого ЗУ 1.

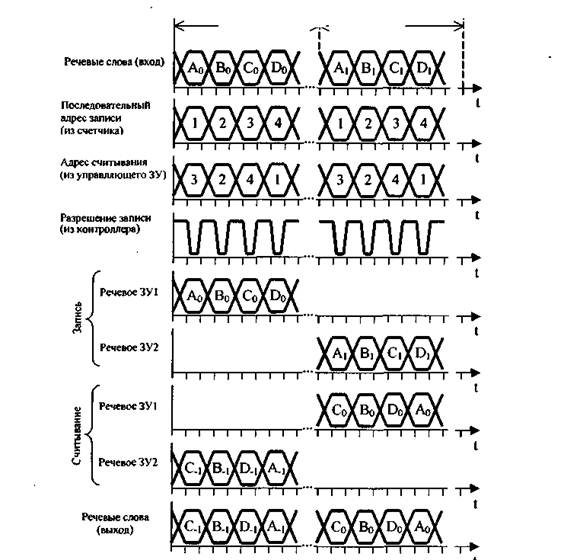

Рис. 2.8. Временные диаграммы работы Т - ступени, реализующей принцип разделения записи/считывания

Для Т-ступеней, реализующих режим разделения записи и считывания, число А равно 2, т.е. благодаря этому режиму удается в два раза увеличить емкость Т-ступени по сравнению с основной схемой фактически за счет удвоения емкости речевого ЗУ.

Быстродействие Т-ступени с раздельными записью/считыванием ограничивается скоро­стью записи в ЗУ, так как для записи требуются три сигнала (входные речевые кодовые сигналы, последовательный адрес записи и сигнал разрешения записи), а для считывания -два сигнала (исходящие речевые кодовые сигналы, адрес коммутации). В связи с тем, что режим «раздельная запись/раздельное считывание» реализуется так, что общее время запи­си равно времени считывания, быстродействие Т-ступени определяется временем процеду­ры записи. Однако возможен иной режим работы Т-ступени, который получил название «медленная запись/быстрое чтение», и позволяющий значительно увеличить ее быстродей­ствие. При этом, как правило, требуется уже три речевых ЗУ, работа которых может быть построена по принципу, например, парной записи, т.е. в первом цикле Т₀ происходит разделение входных кодовых слов и запись их одновременно в ЗУ1 и ЗУ2 (например, слов А_о, С₀ в ЗУ1, а В₀ и D₀ - в ЗУ2). Аналогично в цикле Т₁ осуществляется запись в ЗУ2 и ЗУЗ, в цикле Т₂ - в ЗУ 1 и ЗУЗ.

В Т_о цикле из речевого ЗУЗ производится считывание кодовых слов согласно адресам управляющего ЗУ. Эти кодовые слова были записаны в двух предыдущих циклах Т1 и Т2(это могут быть слова A._t, В_t, С_t, D_t). В T₁ цикле считывание осуществляется из речевого ЗУ1, а в Т₂ цикле - из ЗУ2. Быстродействие такой Т-ступени определяется временем считы­вания из речевого ЗУ, которое значительно меньше времени записи в ЗУ.

Из всех рассмотренных схем Т-ступени минимальный объем речевого ЗУ имеет основ­ная схема. Увеличение быстродействия Т-ступени путем изменения режима доступа приво­дит к увеличению объема речевого ЗУ. Так, для реализации режима «медленная за­пись/быстрое чтение» требуются уже три речевых ЗУ. Однако, быстрое снижение стоимо­сти ЗУ в последние годы делают экономически обоснованным применение таких Т-ступеней.

Недостатком модуля временной коммутации является то, что он способен коммутиро­вать каналы только одной цифровой линии. Поэтому для коммутации N ИКМ линий необ­ходимо N модулей. А для организации соединения между собой разных ИКМ линий после­довательно с ним необходимо включение дополнительного оборудования - блоков про­странственной или пространственно-временной коммутации.
