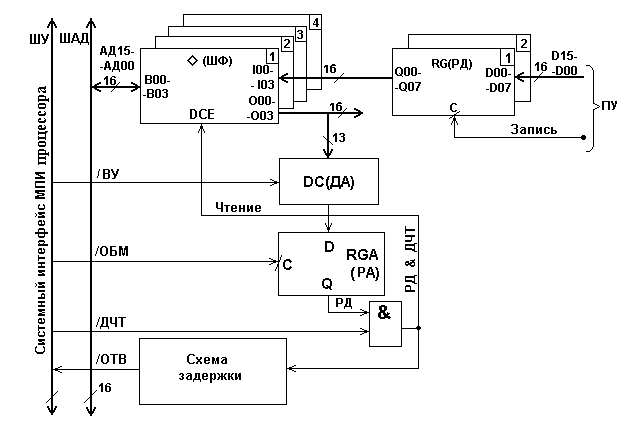

Адресный(программный) ввод данных в МПИ (структура)

Ведущий на линии АД12-АД00 выставляет адрес регистра РД и сигнал /ВУ. Адрес проходит через шинные формирователи (ШФ) всех устройств, подключённых к интерфейсу, и поступает на дешифраторы адреса (ДА). В исходном состоянии ШФ включены на вывод информации. На ДА поступает также и сигнал /ВУ, разрешающий дешифрацию адреса. На выходе ДА устройства, в котором адрес, выставленный ведущим, совпал с адресом, заданным для данного устройства, формируется сигнал активного уровня (на схеме – РД). Ведущим устанавливается сигнал /ОБМ, по которому адрес устройства в виде сигнала РД записывается в регистр адреса (РА). Ведущий сбрасывает адрес с линий АД12-АД00 и сигнал /ВУ. Активный уровень сигнала РД на выходе Q регистра адреса открывает схему & и назначает ведомым данное устройство. Дальнейшие действия ведущего в этой процедуре относятся только к назначенному ведомому.Ведущий устанавливает сигнал /ДЧТ, который проходит через схему &, схему задержки, формируя сигнал ответа периферийного устройства /ОТВ. Одновременно сигнал с выхода схемы & поступает на входы DCE шинных формирователей ШФ и переключает их на ввод данных. Данные, записанные в регистре данных РД, проходят через ШФ и поступают на линии АД15-АД00. Ведущий принимает данные и сбрасывает сигнал /ДЧТ. Сброс сигнала /ДЧТ приводит к снятию сигнала /ОТВ и переключению ШФ в исходное состояние. Ведущий после снятия сигнала /ОТВ ведомым сбрасывает сигнал /ОБМ, завершая процедуру чтения информации из регистра данных. Сигнал РД будет сброшен в следующем цикле назначения нового ведомого.
