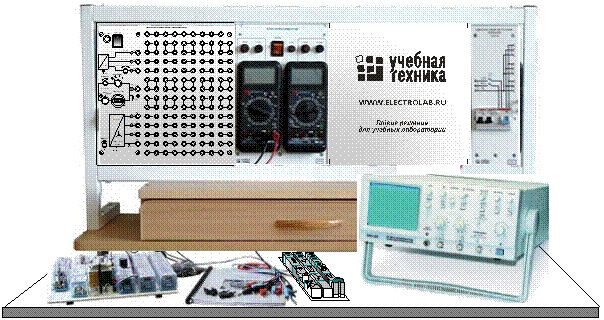

Общая компоновка типового комплекта оборудования показана на рис. 1.1. Всё оборудование располагается на столе заказчика. На стол устанавливается специальная рама с подставкой, в которой устанавливаются блок генераторов с наборным полем, блок мультиметров, и блок однофазного источника питания. Расположение блоков в раме жёстко не фиксировано. Оно может изменяться для удобства проведения того или иного конкретного эксперимента. В выдвижном ящике подставки хранятся соединительные провода, перемычки и шнуры питания, методические материалы. Ящик имеют встроенный замок.
Наборы миниблоков располагаются на столе. На стол устанавливается также осциллограф.
Однофазный источник питается от трёхпроводной однофазной сети (фаза, ноль и земля). В нём смонтированы устройство защитного отключения при нарушении изоляции, автомат для защиты от сверхтоков и блок розеток и разъёмов (на тыльной стороне блока) для подключения всех остальных блоков и осциллографа.
Рис. 1.1
