Преобразователи кодов служат для перевода одной формы числа в другую. Их входные и выходные переменные однозначно связаны между собой. Эту связь можно задать таблицами переключений или логическими функциями.
Шифратор преобразует одиночный сигнал в n-разряднь двоичный код. Наибольшее применение он находит в устройствах ввода информации (пультах управления) для преобразования десятичных чисел двоичную систему счисления. Предположим, на пульте десять клавишей с гравировкой от 0 до 9. При нажатии любой из них на вход шифратора подаётся единичный сигнал (ХО-Х9). На выходе шифратора должен появиться двоичный код (Y1, Y2,...) этого десятичного числа. Как видно из таблиц переключений, в этом случае нужен преобразователь с десятью входами и четырьмя выходами.
Двоичное число
Y8
Y4
Y2
Y1
На выходе Y1 единица появляется при нажатии любой нечетной клавиши X1, ХЗ, Х5. Х7. Х9, т. е. Y1=Х1\/ХЗ\/Х5\/Х7\/Х9. Для остальных выходов логические выражения имеют вид: Y2=Х2\/ХЗ\/Х6\/Х7; Y4==Х4\/Х5\/Х6\/Х7; Y8=Х8\/Х9. Следовательно, для шифратора понадобятся четыре элемента ИЛИ: пятивходовый, два четырехвходовых и двухвходовый рисунок 1.
Рисунок 1
Дешифратор преобразует код, поступающий на его входы, в сигнал только на одном из его выходов. Дешифраторы широко применяются в устройствах управления, в системах цифровой индикации, для построения распределителей импульсов по различным цепям и т. д. Условное обозначение дешифратора на микросхеме К155ИД1 с десятью выходами для дешифрования одного разряда двоично-десятичного кода 8421 и часть его принципиальной схемы приведены на рисунке 2. Любому входному двоичному коду соответствует низкий уровень только на одном выходе, а на всех остальных сохраняется высокий уровень. Дешифраторы входят во все серии микросхем ТТЛ и КМДП. Например, дешифратор К155ИД4 (два дешифратора в корпусе) преобразует двоичный код в код «1 из 4», К155ИД1 и К176ИД1 в код «1 из 10», К155ИДЗ—В код «1 из 16». Цоколёвка этих микросхем приведена на рисунке 2 и 3.
Рисунок 2
Дешифратор на микросхеме К155ИД1 предназначен для работы с декадными газоразрядными индикаторами. Его выходы подключают непосредственно к катодам (имеющим форму десятичных цифр) газоразрядного индикатора анод которого через резистор подключен к источнику питания напряжением 200—250 В. Выходные сигналы этой микросхемы отличаются от ТТЛ уровней и поэтому для подключения к ней других микросхем приходится применять дополнительные устройства согласования.
Рисунок 3
Микросхема К155ИД4 состоит из двух дешифраторов на 4 с объединенными адресными входами (выводы 3 и 13) и раздельными входами стробирования. Стробированием называется выделение сигнала в определенный момент времени. В данном случае - это появление выходного сигнала в момент, когда на входах стробирования есть разрешающие уровни. Если на обоих входах А1 и А2 будут низкие уровни, то на выходе верхнего по схеме дешифратора, номер которого соответствует эквиваленту входного кода, будет низкий уровень. Для нижнего (по схеме) дешифратора необходимо необходимо условий: А3==1 и А4==0. На рисунке 3,б показано, как эту микросхему можно использовать в качестве дешифратора на восемь выходов со входом стробирования.
Дешифратор на микросхеме К155ИДЗ имеет четыре входа для приема чисел в коде 8421 и 16 выходов. Два входа стробирования (для передачи сигнала на А1 и А2 необходимо подать низкие уровни) позволяют объединить микросхемы для получения дешифраторов на 32 выхода рисунок 4, 64 выхода (потребуется четыре микросхемы) и т. д.
Рисунок 4
Преобразователь двоично-десятичного кода в код семисегментного индикатора. Числа на табло и пультах индицируются, как правило, в десятичном коде. Для этого можно использовать дешифратор на микросхеме К155ИД1 совместно с газоразрядным индикатором, Однако применение таких индикаторов в радиолюбительской практике нежелательно из-за сравнительно высокого напряжения источника питания (200 В). Сейчас широкое распространение получили так называемые семи сегментные светодиодные и жидкокристаллические индикаторы, которые работают при тех же напряжениях, что и микросхемы. В них индикация осуществляется семью элементами, как показано на рисунке 5. Подавая управляющее напряжение на отдельные элементы индикатора и вызывая его свечение (светодиодные индикаторы) или изменяя его окраску (жидкокристаллические индикаторы), можно получить изображение десятичных цифр 0, 1,..., 9. О конкретных типах семисегментных индикаторов я расскажу дальше. Преобразование двоично-десятичного кода в код семисегментного индиктора показано в таблице. Цоколёвка некоторых микросхем – преобразователей кода 8421 в семисегментный показана на рисунок.
Рисунок 5
Не микросхемы серии К514 поступают входные сигналы уровней ТТЛ. Сигнал Г служит для гашения индикации напряжением низкого уровн. При нормальной работе уровень сигнала Г=1. Дешифратор на микросхеме К514 работает со светодиодными индикаторами, имеющими раздельные аноды, на К514ИД2 - с раздельными катодами. Дешифратор К514ИД2, подключают к индикаторам через токоограничительные резисторы (200-500 Ом) в первый имеет такие резисторы в своем корпусе.
Цифра
a
b
c
d
e
f
g
Микросхемы К176ИД2 и К176ИДЗ являются преобразователями кода с выходным регистром памяти. Запись информации в память происходит по фронту тактого сигнала, подаваемого на вход S (при этом сигнал на входе К=0). Если К=1, дешифратор блокируется. Выходной код этих дешифраторов прямой при М=0 и обратный при М=1. Дешифраторы предназначен для работы с жидкокристаллическими и люминесцентными индикаторами. Они могут работать и со светодиодными индикаторами при напряжении источника питания 9 – 12V с пониженной яркостью свечения (из-за ограничения тока до 2-3 мА).
Мультиплексор узел, осуществляющий преобразование параллельных цифровых кодов в последовательные. Его применяют для последовательного опроса заданного числа информационных сигналов и передачи их на один выход.
Рисунок 6

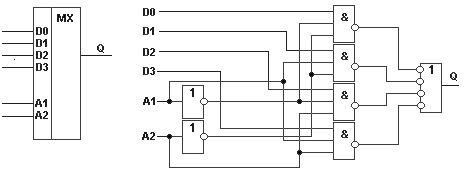

Условное обозначение мультиплексора с четырьмя информационными входами и его принципиальная схема показана на рисунке 6. На выход Q такого устройства передаётся логический уровень того информационного входа Di, номер которого i d двоичном коде задан на адресных входах A1 A2. Из принципиальной схемы следует что: Q=D0(-A1)(-A2)\/D1A1(-A2)\/D2(-A1)A2\/D3A1A2. Число информационных входов может быть увеличено, но при этом увеличится и разрядность адреса.
