Шифратор – это логическое устройство, выполняющее преобразование позиционного кода в n разрядный двоичный код, например для преобразования чисел из десятичной системы в двоичную. Таким образом, шифратор – это комбинационное устройство, реализующее обратную дешифратору функцию.

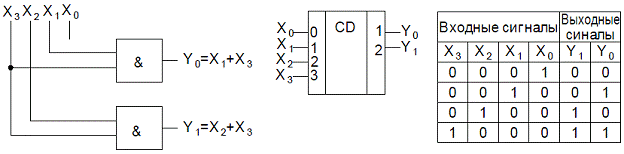

Рассмотрим логическую схему шифратора на два выхода (рис. 2.4, а) и ее условное обозначение (рис 2.4, б). В соответствии с таблицей истинности (рис. 2.4, в), связь выходных и входных сигналов описывается выражениями: Y0=X1+X3; Y1=X2+X3.
а б в
Рис. 2.4
Нетрудно видеть, что в шифраторе сигнал, подаваемый на вход X0, не используется. Примером шифратора может служить микросхема К555ИВ3.
