Это потенциальный код с четырьмя уровнями сигнала для кодирования данных. Название отражает суть кодирования – каждые два бита (2В) передаются за один такт сигналом определенного уровня (1Q). Линейный сигнал имеет четыре состояния.
Дибиту «00» соответствует потенциал -2,5 В (-3), «01» - потенциал -0,833 В (-1), «11» - потенциал +0,833 В (+1), «10» - потенциал +2,5 В (+3). Скорость передачи сигнала В при таком кодировании в 2 раза меньше скорости передачи информации N. На рис.4.6 изображен сигнал, соответствующий последовательности бит: 01 01 10 00.

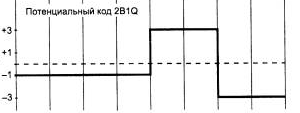

Рис.4.6. Сигнал в коде 2B1Q
Основная частота сигнала не превышает fо=N/4 Гц. Однако для реализации этого метода кодирования мощность передатчика должна быть выше, чтобы четыре значения потенциала четко различались приемником на фоне помех.
