Схемы ПЛМ достаточно громоздки, и поэтому изображать их желательно с максимально возможным упрощением. Используются изображения, в которых многовходовые элементы И, ИЛИ условно заменяются одновходовыми.
Единственная линия входа таких элементов пересекается с несколькими линиями входных переменных. Если пересечение отмечено точкой, данная переменная подается на вход изображаемого элемента, если точки нет, то переменная на элемент не подается. Пример многовходового конъюнктора с входами
показан на рис. 10.4, а. Схема рис. 10.2, а в новом упрощенном изображении имеет вид, приведенный на рис. 10.4, б.

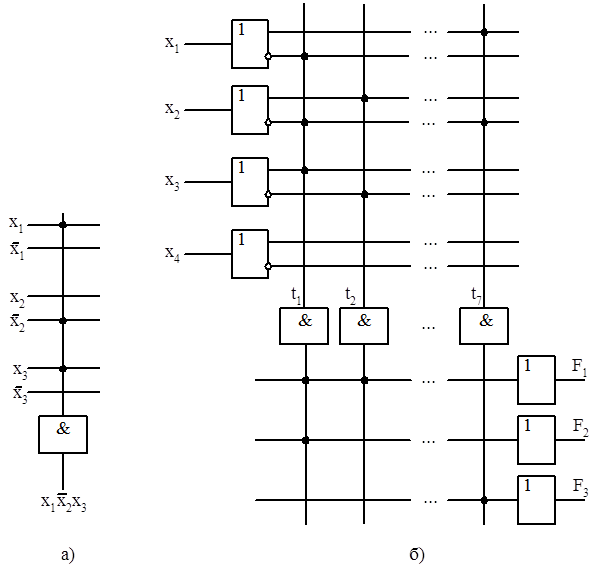

Рис. 10.4. Упрощенное изображение схемы многовходового логического элемента (а) и ПЛМ (б)
