Программируемые логические матрицы (ПЛМ).

Программируемые логические матрицы появились в середине 70-х годов. Основой их служит последовательность программируемых матриц элементов И и ИЛИ. В структуру входят также блоки входных и выходных буферных каскадов (БВх и БВых). Входные буферы, если они не выполняют более сложных действий, преобразуют однофазные входные сигналы в парафазные и формируют сигналы необхо­димой мощности для питания матрицы элементов И. Выходные буферы обеспечивают необходимую нагрузочную способность выходов, разрешают или запрещают выход ПЛМ на внешние шины с по­мощью сигнала ОЕ, а иногда выполняют и более сложные действия.

Основными параметрами ПЛМ (рис. 10.1) являются число входов m, число тер­мов l и число выходов n.

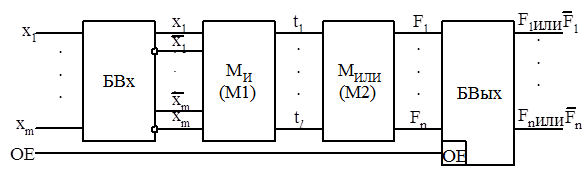

Рис.10.1. Базовая структура ПЛМ

Переменные x₁...х_m подаются через БВх на входы элементов И (конъюнкторов), и в матрице И образуются l термов t. Под термом здесь понимается конъюнкция, связывающая входные переменные, представлен­ные в прямой или инверсной форме. Число формируемых термов равно числу конъюнкторов или, что то же самое, числу выходов матрицы И. Термы подаются далее на входы матрицы ИЛИ, т. е. на входы дизъюнкторов, формирующих выходные функции. Число дизъюнкторов равно числу вырабатываемых функций n.

Таким образом, ПЛМ реализует дизъюнктивную нормальную форму (ДНФ) воспроизводимых функций (двухуровневую логику). ПЛМ способна реализо­вать систему п логических функций от m аргументов, содержащую не более l термов. Воспроизводимые функции являются комбинациями из любого числа термов, формируемых матрицей И. Какие именно термы будут выработаны и какие комбинации этих термов составят выходные функции, опре­деляется программированием ПЛМ.
