Статические и динамические ЗУ.

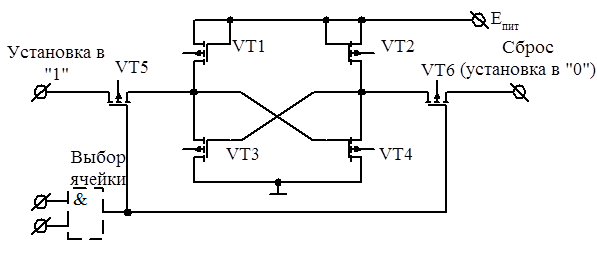

Упрощенная схема ячейки статической МОП памяти приведена на рис. 9.2.

Рис. 9.2. Упрощенная схема ячейки статической МОП памяти

Сигнал выборки ячейки формируется схемой «И», на входы которой поступают сигналы логической «1» с выходов дешифраторов строк и столбцов.

Схема динамической памяти приведена на рис. 9.3.

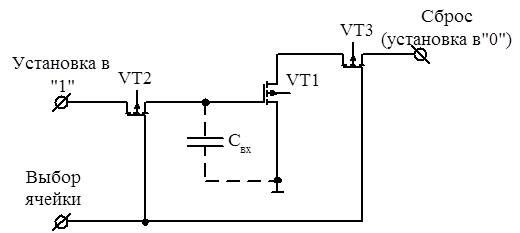

Рис. 9.3 Упрощенная схема ячейки динамической МОП памяти

Ячейка динамической памяти имеет вдвое меньше МОП-транзисторов и занимает вдвое меньшую площадку на кристалле. Запоминающий элемент — входная емкость транзистора VT1 С_вх. Благодаря большому входному сопротивлению R_вх МОП-транзисторов (R_вх@10Мом, С_вх»5¸10пФ) получаем постоянную времени разряда t»10mc, в связи с этим данные необходимо регенерировать (перезаписывать) через время порядка 2¸5 mc. Для этой цели служит специальная дополнительная схема. Она автоматически обращается поочередно к столбцам, обеспечивая регенерацию данных во всех ячейках. Обращение к ячейки возможно при наличии отпирающего напряжения на транзисторах VT2, VT3 сигналом «выбор ячейки».

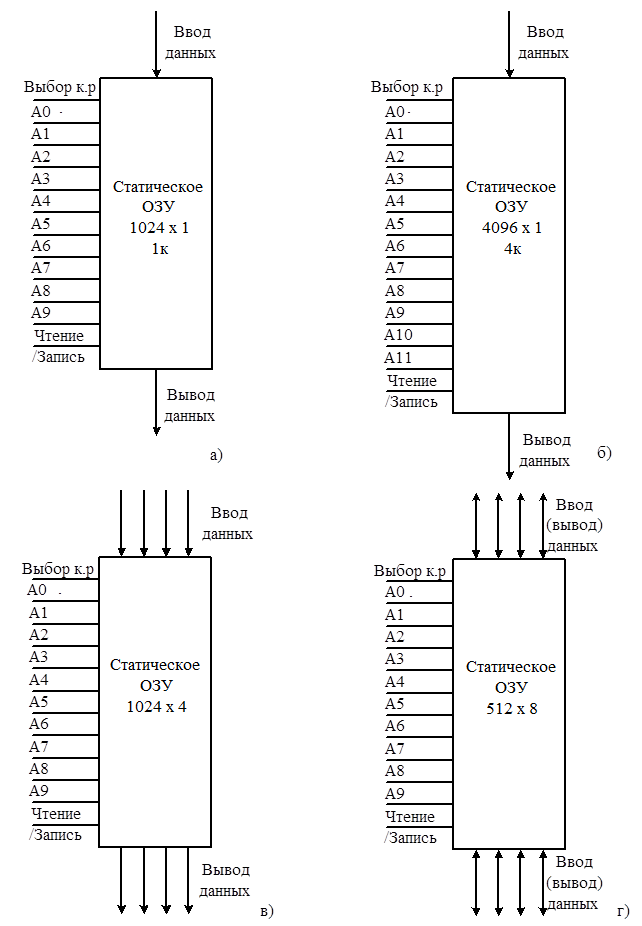

На рис. 9.4. представлены 4 варианта организации структуры интегральных схем статической памяти.

При 10 адресных линий А0-А9, имеем возможность адресовать 2¹⁰=1024 ячейки. Сигнал «выбор кристалла» — используется для задания одного из двух рядов памяти составленных из таких ИМС. Для организации памяти объемом 1КБайт требуется 8 таких ИМС (8х1024). Используя входы «выбор кристалла» можно организовать 2 линейки памяти (2048х8 разрядных слов).

В ИМС имеются шины или линии ввода и вывода данных. Линия чтение/запись — при подаче логической «1» обеспечивает чтение данных, при подаче логического «0» — запись.

На рис. 9.5. представлено динамическое ОЗУ объемом 4к, 16к, 64к в корпусе DIP на 16 выводов.

Рис. 9.5. Динамическое ОЗУ объемом 4к, 16к, 64к.

Для уменьшения числа внешних выводов используется применения сигналов строба адреса строки и строб адреса столбца. Такой прием называется адресацией с мультиплексированием.

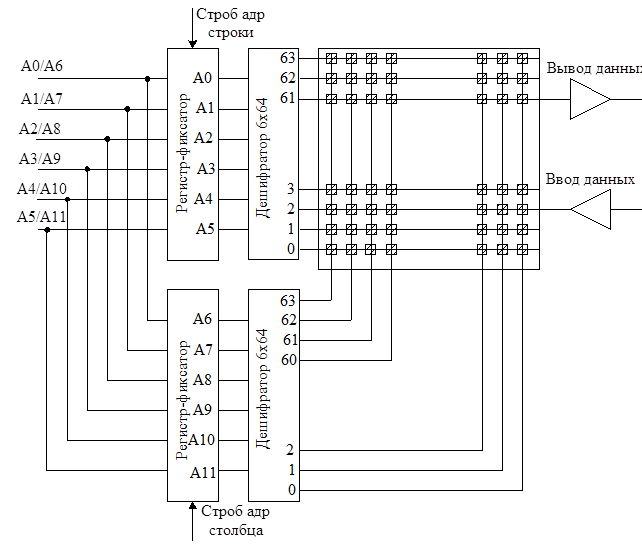

На рис. 9.6. показана схема, поясняющая метод адресации с мультиплексированием. Для памяти 4к используют дешифраторы столбца и строки, каждый из которых должен иметь 6 входов и 64 выхода. На входе каждого дешифратора стоит 6 разрядный регистр-фиксатор. Для адресации ячейки в таком ЗУ необходимо затратить 2 временных цикла.

Рис. 9.4. Варианты организации структуры интегральных схем статической памяти

На 6 адресных входов поступают сигналы с 6 линий: младшая часть адреса (А0-А5), после чего поступает сигнал строб адреса строки, по которому эти 6 разрядов адреса записываются в регистр-фиксатор дешифратора адреса строки, затем 6 старших разрядов адреса (А6-А11) записываются в регистр-фиксатор дешифратора адреса столбца по сигналу строб адреса столбца. После этого цикла в регистрах-фиксаторах хранится 12 разрядный адрес, что дает возможность выбрать одну из 4096 ячеек памяти.

Рис. 9.6. Схема адресации с мультиплексированием
