Наиболее простой схемой подключения к цифровым устройствам обладают лампочки накаливания. Эта схема приведена на рисунке 1.1.1

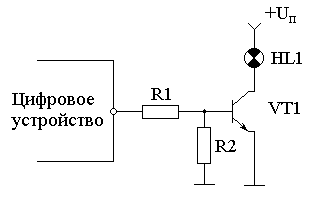

Рисунок 1.1.1 Схема подключения индикаторной лампы накаливания к цифровой ТТЛ микросхеме
В приведенной схеме потребовался транзистор, так как ток, протекающий через лампочку накаливания достаточно велик. Кроме того, такая схема включения позволяет использовать лампочки накаливания с напряжением питания, отличающимся от напряжения питания цифровых микросхем. То есть на транзисторе собран простейший усилитель цифрового сигнала, преобразующий ТТЛ уровни цифрового устройства в наличие или отсутствие тока через индикаторную лампочку накаливания.
