Кроме параллельного соединения триггеров для построения регистров используются последовательное соединение этих элементов.
Последовательный регистр (регистр сдвига или сдвиговый регистр) обычно служит для преобразования последовательного кода в параллельный и наоборот. Применение последовательного кода связано с необходимостью передачи большого количества двоичной информации по ограниченному количеству соединительных линий. При параллельной передаче разрядов требуется большое количество соединительных проводников. Если двоичные разряды последовательно бит за битом передавать по одному проводнику, то можно значительно сократить размеры соединительных линий на плате (и размеры корпусов микросхем).

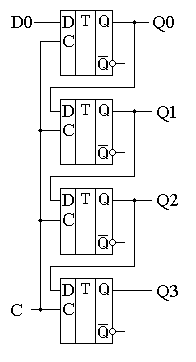

Принципиальная схема последовательного (сдвигового) регистра, собранного на основе D триггеров и позволяющего осуществить преобразование последовательного кода в параллельный, приведена на рисунке 9.1. Обратите внимание, что если для параллельных регистров подходили как триггеры работающие по потенциалу (триггеры-защелки), так и триггеры, работающие по фронту, то для реализации последовательного (сдвигового) регистра подходят D триггеры, работающие по фронту!
Внутри сдвигового регистра триггеры соединены последовательно, то есть выход первого соединён с входом второго и т.д. Условно-графическое изображение рассмотренного последовательного регистра приведено на рисунке 9.2.
Рисунок 9.2. Условно-графическое обозначение последовательного (сдвигового) регистра
Входы синхронизации в последовательных (сдвиговых) регистрах, как и в параллельных регистрах, объединяются. Это обеспечивает одновременность смены состояния всех триггеров, входящих в состав последовательного (сдвигового) регистра.
Преобразование последовательного кода в параллельный в последовательном (сдвиговом) регистре производится следующим образом. Отдельные биты двоичной информации последовательно подаются на вход сдвигового регистра D0. Каждый бит сопровождается отдельным тактовым импульсом синхронизации, который поступает на вход синхронизации последовательного регистра C.
После поступления первого тактового импульса логический уровень, присутствующий на входе D0, запоминается в первом триггере последовательного (сдвигового) регистра и поступает на его выход, а так как он соединён с входом второго триггера, то и на его вход. Если бы последовательный (сдвиговый) регистр был собран на D триггерах, работающих по потенциалу, то этот бит тут же записался во второй D триггер! В нашем случае этого не происходит, так как к этому моменту фронт на входе синхронизации C уже закончился.
После поступления второго тактового импульса логический уровень, присутствующий на входе второго триггера последовательного (сдвигового) регистра, запоминается в нем и поступает на его выход, а так как он соединён с входом третьего триггера, то и на его вход. Одновременно следующий бит входного последовательного кода запоминается в первом триггере последовательного (сдвигового) регистра.
После поступления четвертого тактового импульса в триггерах последовательного (сдвигового) регистра будут записаны логические уровни бит, которые последовательно присутствовали на его входе D0. Теперь этими битами можно воспользоваться, например, для отображения на индикаторах.
Пусть на вход последовательного (сдвигового) регистра поступает сигнал, временная диаграмма которого изображена на рисунке 9.3, тогда состояние выходов этого регистра будет последовательно принимать значения, записанные в таблице 9.1.
Рисунок 9.3. Временная диаграмма работы сдвигового регистра
На рисунке 9.3 вместе с логическими уровнями записываются значения бит, которые передаются по соединительной линии или присутствуют на выходах сдвигового регистра.
№ такта
Q0
Q1
X
Q2
X
X
Q3
X
X
X
В качестве примера реализации последовательного (сдвигового) регистра можно назвать отечественную микросхему 1564ИР1 или иностранную 74НС164.
