Логические уровни КМОП микросхем существенно отличаются от логических уровней ТТЛ микросхем. При отсутствии тока нагрузки напряжение на выходе КМОП микросхемы совпадает с напряжением питания (логический уровень единицы) или с потенциалом общего провода (логический уровень нуля). При увеличении тока нагрузки напряжение логической единицы может уменьшается до 2,8В (Uп=15В) от напряжения питания. Допустимый уровень напряжения на выходе цифровой КМОП микросхемы (серия микросхем К561) при пятивольтовом питании показан на рисунке 4.8.

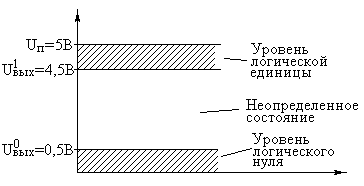

Рисунок 4.8. Уровни логических сигналов на выходе цифровых КМОП микросхем
Как уже говорилось ранее, напряжение на входе цифровой микросхемы по сравнению с выходом обычно допускается в больших пределах. Для КМОП микросхем договорились о 30% запасе. Границы уровней логического нуля и единицы для КМОП микросхем при пятивольтовом питании приведены на рисунке 4.9.

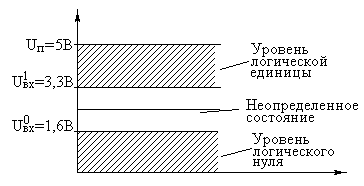

Рисунок 4.9. Уровни логических сигналов на входе цифровых КМОП микросхем
При уменьшении напряжения питания границы логического нуля и логической единицы можно определить точно так же (разделить напряжение питания на 3).
