Быстродействие цифровых микросхем определяется скоростями их перехода из одного состояния в другое. При этом оно определяется временем задержки выходного сигнала относительно входного. Не следует путать это время с длительностью фронта выходного импульса цифровой микросхемы. В общем случае длительность переднего (rising — нарастающего) фронта и заднего (falling — спадающего) фронта не совпадают. Длительность фронта определяется как время нарастания (спада) выходного сигнала от напряжения 0,1 U до напряжения 0,9 U, где U — это разность напряжений между уровнем логической единицы и уровнем логического нуля. На рисунке 3.5 длительность переднего (rising — нарастающий) фронта обозначена как tф01, а длительность заднего (falling — спадающий) фронта обозначена как tф10.
Рисунок 3.5 Определение длительности переднего и заднего фронта выходного импульса
Время задержки выходного сигнала относительно входного обычно больше длительности фронта выходного сигнала и именно этот параметр приводится в качестве характеристики цифровой микросхемы, определяющей её быстродействие. Это время определяется по точке пересечения входным и выходном сигналами порогового уровня. В цифровых микросхемах время задержки переднего фронта и время задержки заднего фронта обычно не совпадает. Времена задержки t01 и t10 показаны на временной диаграмме, приведенной на рисунке 3.6.

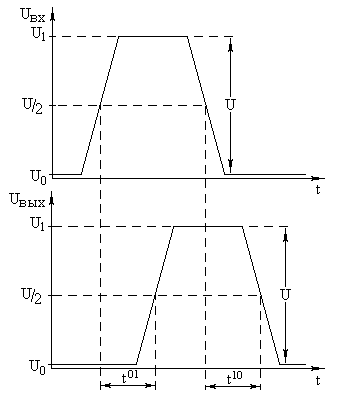

Рисунок 3.6 Определение времени задержки цифровой микросхемы
