В процессе выполнения контрольной работы необходимо:

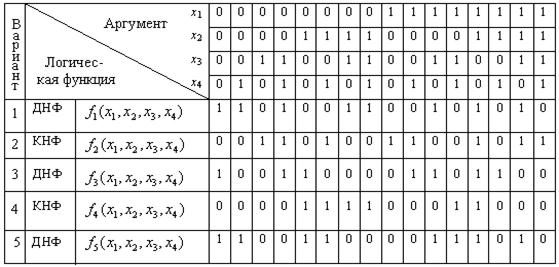

1. получить выражение совершенной дизъюнктивной (конъюнктивной) нормальной функции для заданной, в соответствии с вариантом, таблицей истинности (табл. 5, табл.6) функции алгебраической логики;
2. изобразить структурную схему логического устройства, используя полученное выражение совершенной дизъюнктивной нормальной функции (СДНФ) или совершенной конъюнктивной нормальной функции (СКНФ), с учетом требований условного графического обозначения элементов и ГОСТов;

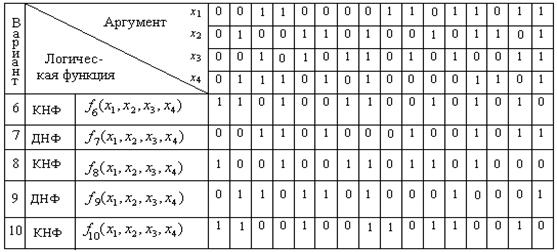

3. привести выражение совершенной дизъюнктивной нормальной функции (СДНФ) или СКНФ, используя метод Квайна (вариант 1…5, из табл.5) или карты Вейча (вариант 6…10, из табл.6), к форме минимальной дизъюнктивной нормальной функции (МДНФ) или минимальной конъюнктивной нормальной функции (МКНФ), соответственно;
4. изобразить структурную схему логического устройства, построенного на основе выражения МДНФ или МКНФ.
Методические указания и один из доступных учебников являются основными источниками, которыми обязан пользоваться студент. Этой литературы вполне достаточно для выполнения контрольной работы.
Контрольная работа выполняется в ученической тетради с полями 30- 40 мм и
пронумерованными страницами на одной стороне каждого листа. Другая
сторона листа предназначена для внесения студентом исправлений и
дополнений по результатам рецензии.
На обложке тетради должен быть наклеен адресный бланк, а на ее внутренней стороне - контрольные талоны для отметок рецензента.
1. Схемы выполняются в тетради или на масштабно координатной бумаге с соблюдением требований Единой системы конструкторской документации и нумеруются.
2. Начертание элементов структурной схемы необходимо выполнять в соответствии с требованиями на условные графические обозначения логических элементов и ГОСТ (таблица 3)
3. Выражения, описывающие функцию алгебраической логики, и, выполняемые с ними преобразования, обязательно должны быть приведены в тексте.
4. Текстовые пояснения к расчетам должны быть предельно кратки.
Контрольные работы, выполненные с отступлением от указанных
