Синхронизация блокинг-генератора.

Режим синхронизации блокинг-генератора заключается в генерации выходных импульсов с частотой синхронизации, которая задается внешним высокостабильным генератором. Для этого в базу транзистора VT1 подаются периодические синхроимпульсы требуемой амплитуды. Последовательность этих импульсов может иметь различную форму, однако оптимальными считают остроконечные импульсы. Частота синхронизации внешнего генератора должна быть больше частоты блокинг-генератора:

.

Пусть на базу транзистора блокинг-генератора в режиме синхронизации (см. рис. 8.6) воздействует синхронизирующий импульс с периодом следования , где —период собственных колебаний блокинг-генератора (при отсутствии синхронизирующих импульсов). В момент включения синхронизирующего автогенератора временное расположение синхронизирующих импульсов относительно собственных импульсов блокинг-генератора может быть любым (см. рис. 8.7). Первый синхронизирующий импульс (при t=t₁), уменьшающий напряжение на базе транзистора VT1 в период разряда времязадающего конденсатора С, не опрокидывает блокинг-генератор, так как при заданной амплитуде импульса остаточное напряжение на базе больше нуля. Поскольку , то в каждый следующий период импульсы синхронизации смещаются относительно моментов отпирания транзистора VT1, пока один из импульсов (в данном случае третий импульс (при t=t₃)) не вызовет преждевременного отпирания транзистора VT1, а следовательно, принудительного развития процесса опрокидывания блокинг-генератора. Последующие синхронизирующие импульсы будут вызывать опрокидывание блокинг генератора каждый раз раньше, чем произойдет разряд времязадающего конденсатора С через резистор R. В схеме устанавливается стационарный режим, при котором период повторения выходных импульсов блокинг генератора в режиме синхронизации равен периоду повторения синхронизирующих импульсов.

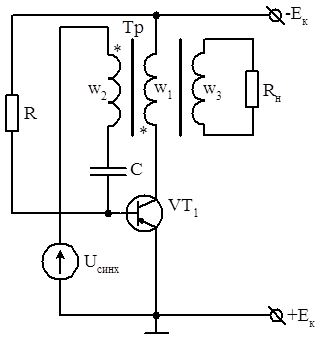

Рис. 8.6. Схема синхронизированного блокинг-генератора.

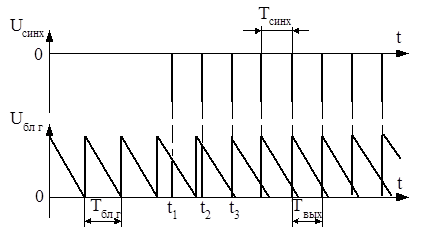

Рис. 8.7. Осциллограммы работы синхронизированного блокинг-генератора

Если частота синхронизирующих импульсов , где n — заданное целое число, называемое коэффициентом деления частоты, то блокинг-генератор работает в режиме деления частоты, т.е. в режиме захватывания внешним синхронизирующим напряжением. В случае, например, n=3, принудительное опрокидывание блокинг-генератора происходит при воздействии каждого третьего синхронизирующего импульса. Из рис. 8.7 видно, что кратность деления частоты существенно зависит от амплитуды синхронизирующих импульсов. Задавая различные значения параметров , , , можно получить любой режим деления частоты.
