ГЛИН на ОУПТ.

Применение интеграторов на УОПТ, обеспечивает получение выходного напряжения, пропорционального интегралу от входного напряжения. Следовательно, подав на вход интегратора постоянное напряжение, получим на его выходе линейно изменяющееся напряжение. На рис. 7.13. показана схема генератора пилообразного напряжения с конденсатором С, включенном в цепь ООС ОУПТ. Временные диаграммы входного и выходного напряжений генератора изображены на рис. 7.14.

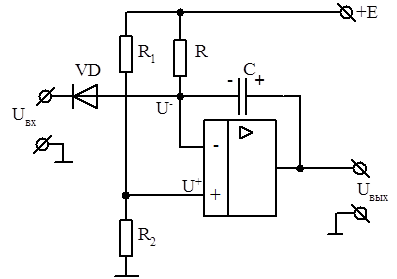

Рис. 7.13. Схема генератора пилообразного напряжения

Схема управляется импульсами положительной полярности, которые подают на инвертирующий вход усилителя через диод VD, отключающими схему (диодный ключ разомкнут) от общей шины на время длительности входного импульса. За период входного импульса происходит интегрирование входного напряжения ,причем (см. рис. 7.13).

До подачи управляющего импульса (отрезок времени 0 — t₁ рис.7.14.) диод VD открыт и напряжение на инвертирующем входе положительно и незначительно повышает нулевой уровень . Напряжение на неинвертирующем входе определяется делителем напряжения R1, R2:

.

Значение коэффициента деления за счет выбранного соотношения между сопротивлениями резисторов R1 и R2 задается таким образом, чтобы уровень обеспечивал состояние ОУПТ в режиме ограничения, при котором . Конденсатор С интегратора заряжен до напряжения источника питания Е.

Рис. 7.14. Временные диаграммы входного и выходного напряжений ГЛИН на ОУПТ

Положительный импульс, воздействую на вход генератора в момент времени t₁, запирает диод VD, напряжение возрастает до уровня, обеспечивающего переход усилителя в активный режим, при этом напряжение на выходе скачком уменьшается на небольшую величину. Затем конденсатор С начинает разряжаться через резистор R и R_вых усилителя. При разряде происходит уменьшение тока. Включение конденсатора С в цепь ОС, было в рассмотренной ранее схеме, особенно при больших коэффициентах усиления ОУПТ позволяет стабилизировать ток разряда и повысить линейность выходного напряжения. Если расчетное соотношение между постоянной времени разряда конденсатора и длительностью рабочего хода удовлетворяет равенству:

,

то за время длительности импульса конденсаторуспевает полностью перезарядиться до напряжения —Е.

После окончания в момент времени t₂ управляющего импульса диод VD отпирается, напряжение скачкообразно уменьшается до исходного уровня, усилитель насыщается, его выходное напряжение достигает величины +Е, а конденсатор С быстро разряжается через открытый диод VD. Схема возвращается в исходное состояние. Время восстановления схемы генератора:

.

Коэффициент нелинейности пилообразного напряжения:

.
