Представление информации физическими сигналами.

Как уже говорилось, физическими аналогами логических переменных "0" и "1" служат сигналы, способные принимать два хорошо различимых состояния, например, потенциал низкого и высокого уровней, разомкнутое и замкнутое состояние контакта реле и т.п.

В схемах цифровых устройств (ЦУ) переменные и соответствующие им сигналы изменяются не непрерывно, а лишь в дискретные моменты, обозначаемые целыми неотрицательными числами: 0,1,2,.. i… Временной интервал между двумя соседними моментами дискретного времени называется тактом. Обычно ЦУ содержат специальный блок, вырабатывающий синхронизирующие сигналы, отмечающие моменты дискретного времени (границы тактов).

В современных ЦУ применяется потенциальный способ представления информации. Потенциальный сигнал сохраняет постоянный уровень в течение такта, а его значение в переходные моменты не является определенным (рис. 1.1)

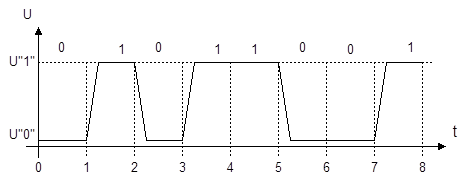

Рис. 1.1. Представление цифровой информации сигналами потенциального типа (последовательный код).

Слово информации может быть представлено последовательным или параллельным кодом.

При последовательном коде каждый временной такт предназначен для отображения одного разряда кода слова (рис. 1.1). В этом случае все разряды слова фиксируются по очереди одним и тем же элементом и проходят через одну линию передачи информации.

При параллельном коде все разряды двоичного слова представляются в одном временном такте, фиксируются отдельными элементами и проходят через отдельные линии, каждая из которых служит для представления и передачи только одного разряда слова. Код слова развертывается не во времени, а в пространстве, т.к. значения всех разрядов слова передаются по нескольким линиям одновременно (рис. 1.2).

Рис. 1.2. Представление информации параллельным кодом.
