При проектировании принципиальной схемы вычислителя приходится создавать схемы счетных устройств. В качестве основы для проектирования обычно используют различные микросхемы счетчиков. В структурной схеме вычислителя имеются счетчики, например счетчик сдвигов. Такие счетчики являются двоичными и поэтому для их построения целесообразно использовать простейшие микросхемы двоичных счетчиков.

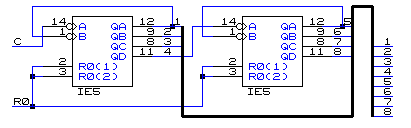

На рис.6 приведен пример построения двоичного восьмиразрядного суммирующего счетчика.
Рис.6. Суммирующий счетчик
Представленный счетчик построен на двух микросхемах 155ИЕ5 (четырехразрядный двоичный суммирующий счетчик с асинхронным сбросом в нулевое состояние). При построении схемы предусмотренны: последовательная передача информации между микросхемами, вход R0 - предварительная асинхронная установка счетчика ( нулевое состояние), вход C - счетный. Изменение состояния счетчика на выходах происходит при переходе 1-0 сигнала C. Выходы счетчика стандартные (двухстабильные).
