ЦИФРОВЫЕ ИЗМЕРИТЕЛЪПЫЕ ПРИБОРЫ ТЕМПЕРАТУРЫ

Цифровые микропроцессорные измерители предназначены для измерения температуры в комплекте с термопреобразовaтeлями сопротивления. Общая структурная схема цифровых микропроцессорных измерителей представлена на рис. 1.

Рис. 1. Структурная схема цифрового измерителя температуры: АЦП - аналогово-цифровой преобразователь; МП - микропроцессор; Д –дисплей.

Сигнал с датчика поступает на аналогово-цифровой преобразователь, цифровой сигнал с которого обрабатывается микропроцессором и преобразуется в значение температуры в соответствии с заданной НСХ, значение температуры выводится на дисплей.

Так же в схеме могут присутствовать и другие элементы, такие как коммутатор для возможности обработки данных с нескольких датчиков, запоминающее устройство для сохранения показаний, логические и выходные устройства для регулирования измеряемых величин, и др.

Микропроцессорный программируемый измеритель-регулятор 2ТРМl имеет два входа датчиков и два выходных устройства, и может осуществлять независимое регулирование двух независимых величин по релейному закону, а так же регулирование одной величины по трехпозиционному закону, контроль разности двух измеряемых величин, формирование выходного тока 4-20 мА для регистрации или управления исполнительным механизмом по П-закону. Текущее выбранное измерение отображается на светодиодном четырехразрядном цифровом индикаторе.

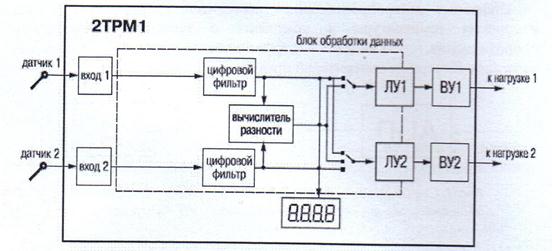

На рис. 2 изображена функциональная схема микропроцессорного программируемого измерителя-регулятора типа 2ТРМ1.

Измерители-регуляторы типа 2ТРМ1 могут работать в комплекте с термопреобразователями сопротивления, термопарами, датчиками с унифицированным токовым сигналом. Задание НСХ датчика производится программно. При работе с термопреобразователями сопротивления используется трехпроводная схема подключения. При работе с термопарами прибор автоматически вводит поправку на температуру холодного спая при помощи полупроводникового диода.

Рис. 2. Функциональная схема микропроцессорного программируемого измерителя-регулятора 2ТРМ1.

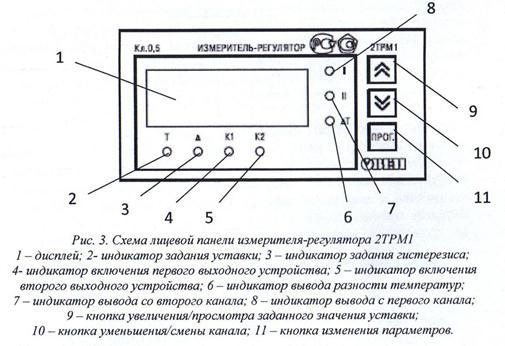

Схема передней панели 2ТРМ1 представлена на рис. 3.

Управление и программирование 2ТРМ1 производится при помощи клавиш на лицевой панели. После включения прибора на дисплее 1 в течение 3 секунд будет отображаться код типа датчика, который используется. После чего на дисплее будет отображаться текущее значение температуры с одного из датчиков, и гореть индикатор соответствующего датчика 7 или 8 для смены датчика следует нажать клавишу 10, при этом на дисплее 1 отобразится температура с другого датчика и загорится индикатор соответствующего датчика 7 или 8.
