Принципиальная схема усилителя-ограничителя приведена на рис.2.29. Усилитель-ограничитель представляет транзисторный ключ, который из активного режима переключается в режим отсечки и насыщения, ограничивая сигнал снизу и сверху (двухсторонний ограничитель, режим работы по постоянному току в точке С) рис.2.30 а. Для ограничителя сверху рабочая точка выбирается в режиме насыщения («А»), снизу – в режиме отсечки (точка «В») (см. рис.2.30 б,в).

Рис. 2.29 Транзисторный усилитель ограничитель

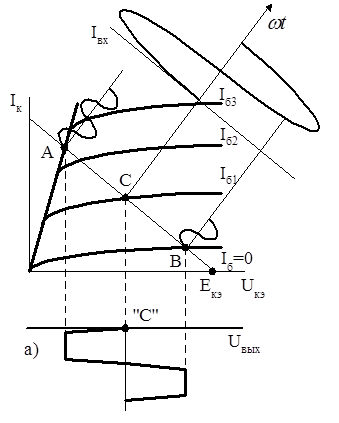

Рис. 2.30 Ограничение двухсторонние (а), сверху (б), снизу (в)
Преимущества транзисторного усилителя-ограничителя:
1) Коэффициент передачи
, что требует относительно малых входных сигналов (сотни милливольт);
2) Низкое выходное сопротивление, что обеспечивает согласование ограничителя с нагрузкой;
3) Высокий коэффициент прямоугольности выходного сигнала;
