Параллельные диодные ограничители.

Основным недостатком последовательных диодных ограничителей является требование низкого внутреннего сопротивления Э.Д.С. источника сигнала. Для ликвидации этого недостатка разработаны параллельные диодные ограничители. Такие схемы ограничителей не требуют очень низкого выходного сопротивления источника Э.Д.С.

; ;

Схема диодного ограничителя сверху, примерно на нулевом уровне и осциллограммы, иллюстрирующие её работу приведены на рис.2.10.

Приняв аналогичные допущения и , опишем схему системой уравнений (1,2):

Рис. 2.10 Параллельный диодный ограничитель

; (1)

; (2)

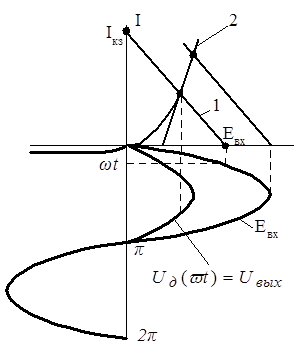

Уравнение (1) – нагрузочная прямая, (2) – вольт-амперная характеристика диода. Построив нагрузочную прямую по точкам Х.Х. и К.З. ( , ; , ) строим осциллограмму . Получим ограничение сверху на уровне .

Параллельный диодный ограничитель снизу на примерно нулевом уровне с осциллограммами приведён на рис.2.11.

Рис. 2.11 Параллельный диодный ограничитель снизу на нулевом уровне

Ограничитель сверху и снизу на произвольных уровнях приведены на рис.2.12 и 2.13 соответственно.

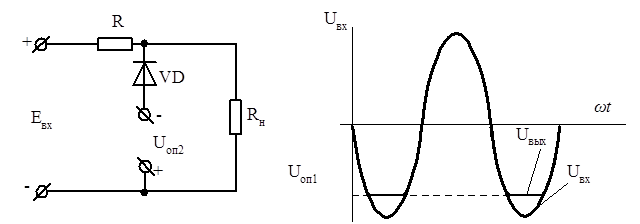

Рис. 2.12 Параллельный диодный ограничитель сверху на произвольном уровне

Рис. 2.13 Параллельный диодный ограничитель снизу на произвольном уровне

Схема двухстороннего ограничителя на произвольных уровнях приведена на рис.2.14.

Рис. 2.14 Двухсторонний диодный ограничитель на произвольном уровне

ВЫВОДЫ:

Параллельные диодные ограничители не критичны к источника входного сигнала, однако обладают теми же остальными недостатками последовательных диодных ограничителей – имеют низкий коэффициент передачи, требуют большие входные сигналы и буферный каскад для согласования с .

Для ликвидации общих недостатков диодных ограничителей разработаны транзисторные усилители-ограничители, у которых существенно более низкие входные сигналы (сотни милливольт), относительно высокое входное , и низкое выходное сопротивления и лучшая форма (коэффициент прямоугольности) выходного напряжения.
