Генераторы импульсов в рамках данного лабораторного практикума используются для подачи сигналов с заданными параметрами (амплитуда, частота, длительность, временной сдвиг) на вход исследуемых схем (п.5.10 программы работы).
Лицевая панель генератора прямоугольных импульсов Г5-54 приведена на рисунке 1.3.
Частота повторения, временной сдвиг и длительность импульсов устанавливаются с помощью соответствующих лимбов с учетом выбранного множителя. На лимбах две шкалы – белая и черная, параметры устанавливаются по той шкале, клавиша множителя которой нажата.
Переключатели временного сдвига позволяют осуществить задержку выходных импульсов относительно импульса синхронизации.
Установка амплитуды выходных импульсов осуществляется дискретно с помощью набора переключателей (поз. 2 на рисунке 1.3) и плавно ручкой потенциометра АМПЛ (поз. 4 на рисунке 1.3). Амплитуда выходных импульсов контролируется осциллографом. Выходы «1:10» и «1:100» (поз. 3 на рисунке 1.3) работают только тогда, когда нажата клавиша «х0,03». Полярность выходных импульсов устанавливается переключателями (поз. 1 на рисунке 1.3).

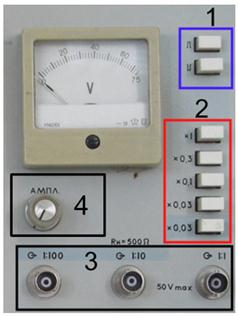

Рисунок 1.3-Лицевая панель генератора прямоугольных
импульсов Г5-54
