Организация и принцип работы постоянных запоминающих устройств

ПЗУ состоит из ячеек, обратившись к которым можно вывести их содержимое. Отличие от ОЗУ заключается в том, что информация в ячейки записывается однократно, после чего в процессе эксплуатации используется лишь режим чтения.

По способу занесения информации ПЗУ делятся на два вида:

1. ПЗУ, программируемые маской- информация заносится в процессе изготовления микросхем с помощью соответствующего фотошаблона. Такой способ записи пригоден в тех случаях, когда производится выпуск крупной партии ПЗУ с одной и той же записанной в них информацией. Промышленность выпускает такие ПЗУ, например, для использования в качестве преобразователя двоичного кода. В них входная кодовая комбинация служит адресом ячейки, а содержимое ячейки- выходной кодовой комбинацией.

2. ПЗУ, программируемые пользователем- запись информации производится непосредственно пользователем с помощью специальных устройств, называемых программаторами. Программатор выдает в микросхему соответствующие напряжения для записи информации, набираемой на клавиатуре. Этими напряжениями осуществляется прожигание плавких перемычек в элементах памяти. Очевидно, что однажды записанная в ПЗУ информация в дальнейшем не может быть изменена. При необходимости изменить содержимое ПЗУ микросхемы с ранее записанной информацией заменяются новыми, в которые записываются новые данные.

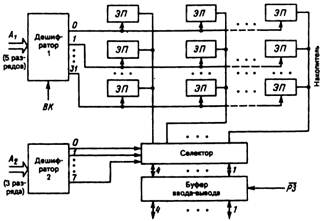

Структура «2» (картинка):

Матрица- накопитель состоит из элементов памяти, образующих строки и столбцы; при считывании из накопителя выдается содержимое целой строки элементов памяти. Такая строка обычно содержит несколько слов. С помощью селектора из строки выделяется и передается на выход требуемое слово.
