ОБЩИЕ СВЕДЕНИЯ.

В современной информационной электронике импульсный принцип построения систем занимает доминирующее положение по сравнению с аналоговым принципом. На базе импульсной технике выполняются системы управления и регулирования, устройства измерения и отображения информации. На ней основана цифровая вычислительная техника.

В отличие от аналоговых систем, в которых сигналы изменяются непрерывно во времени (например, напряжение изменяется пропорционально регулируемой температуре), в импульсных системах используются сигналы (напряжение, ток) импульсной формы.

1. В импульсном режиме может быть достигнута значительная мощность во время действия импульсов при малом значении средней (за период их повторения) мощности устройства. Очевидно, это преимущество проявляется сильнее при уменьшении длительности импульсов по отношению к периоду их повторения. В результате габариты и масса электронной аппаратуры, определяемые в основном средней мощностью, при использовании импульсного режима могут быть существенно снижены.

2. Импульсный режим позволяет ослабить влияние температуры и разброса параметров полупроводниковых приборов на работу устройств. Это объясняется уменьшением энергии, выделяемой в элементах импульсного устройства. Разброс параметров не отражается существенно на работе импульсных устройств в связи с тем, что полупроводниковые приборы в них работают, как правило, в ключевом режиме, предполагающем два крайних состояния: “Включено “ – “Выключено”.

3. Импульсный режим позволяет значительно повысить пропускную способность и помехоустойчивость электронной аппаратуры. Пропускная способность – возможная наибольшая скорость передачи информации, а помехоустойчивость – способность аппаратуры правильно функционировать в условиях действия помех. Сигналы импульсных устройств дискретны и представляются комбинацией стандартных импульсов, поэтому скорость передачи таких сигналов выше, чем непрерывных. Выше и помехоустойчивость, так как искажение параметров импульсов (например, амплитуды) помехами не искажает информацию, заключенную в определенном сочетании импульсов.

4. Для реализации импульсных устройств, даже сложных (например, вычислительных машин), требуется большое число сравнительно простых однотипных элементов, легко выполняемых методами интегральной технологии. Это позволяет повысить надежность, уменьшить габариты и массу электронной аппаратуры.

Импульсные устройства широко распространены в вычислительной технике, радиолокации, телевидении, автоматике, промышленной электронике. Переход к дискретному представлению сигналов в виде сочетания импульсов в измерительной технике позволил резко повысить точность измерительных приборов. Импульсный режим работы лежит в основе современных быстродействующих цифровых вычислительных машин. Мощные импульсы передатчиков излучаются антеннами радиолокаторов, а слабые, отраженные от различных объектов импульсы, принимаются и обрабатываются приемниками, причем импульсный режим позволяет выделять сигналы, амплитуда которых значительно меньше уровня помех.

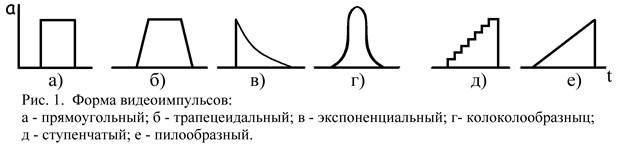

В импульсной технике применяют, как правило, видеоимпульсы, примеры которых приведены на рис.1.

Обычно импульсы следуют периодически с периодом Т, которому соответствует частота повторения F=1/Т (Рис.2.). Отношение периода Т к длительности t_и импульсов называют скважностью: q = Т/t_и. Скважность обычно колеблется в пределах от 2 – 10 (автоматика, вычислительная техника) до 10000 (радиолокация). Приведенные на рис. 2. импульсы идеализированы.

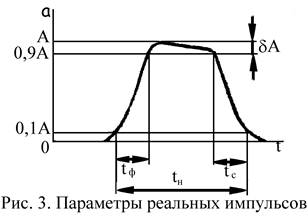

Реальные импульсы рис. 3. искажены, что выражается обычно в замедлении нарастания и убывания импульса, а также в спаде его плоской вершины. Это связано с наличием переходных процессов в n-р переходах, реализующих импульсный режим работы элементов. Реальные импульсы характеризуют следующими основными параметрами (рис.3):

амплитудой импульса А;

длительностью импульса t_и обычно определяемой на уровне 0,1 А;

длительностью фронта импульса t_ф – временем нарастания импульса от 0,1 до 0,9 А;

длительностью среза импульса t_с– временем убывания импульса от 0,9 до 0,1 А;

спадом вершины импульса ∆ А.

Для определения полосы пропускания устройств, предназначенных для передачи импульсных сигналов, важно знать спектральный состав этих сигналов. Периодическую последовательность импульсов характеризуют спектром в виде суммы бесконечно большого числа гармоник. Амплитудные спектры –зависимости амплитуд гармоник от частоты – различны для разных форм импульсов, их длительности и периода. На рис.4. показан амплитудный спектр периодических прямоугольных импульсов (см. рис.2.).Отдельные составляющие спектра отстоят одна от другой по оси частот на величину частоты повторения F=1/Т. Поэтому спектр содержит постоянную составляющую А (0) и амплитуды гармоник с частотами, кратными F. Другие составляющие спектра отсутствуют. Такой спектр называют линейчатым (дискретным). В спектре рис.4. отсутствуют также составляющие с частотами, кратными 1/t_и. Спектры характеризуют активной шириной, представляющей собой диапазон частот от ƒ=0 до ƒ_max=F_a, в котором заключено 95% энергии сигнала. Для прямоугольного импульса F_а=2/t_н. Чтобы импульс почти не искажался при передаче через электрическую цепь (например, через усилитель), нужно обеспечить ширину полосы пропускания цепи не менее F_а. Таким образом, для неискаженной передачи прямоугольного импульса требуется полоса 2/t_и. Например, для прямоугольного импульса длительностью t_и = 1мкс необходима полоса пропускания ∆ ƒ = 2/t_и = 2/10^-5 = 2 МГц. Заметим, что ширина полосы пропускания, обеспечивающая неискаженную передачу, не зависит от частоты повторения импульсов при постоянной их длительности.
