Задача 1.1. В схеме, показанной на рис.1.4 а, используется делитель в цепи базы транзистора, имеющего . Найти напряжение , токи IБ, Iк и Iэ, если
Подсказка. Преобразовать схему к виду, показанному на рис.1.4 б.

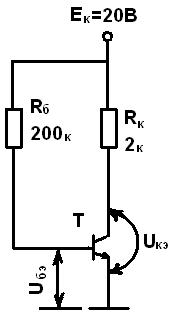

Задача 1.2. Транзистор с коэффициентом передачи тока базы b=49 используется в схеме на рис. 1.5. Определить напряжения UБЭ и UКЭ при Т=50°С, если при Т=20°С обратные токи коллекторного и эмиттерного переходов одинаковы и равны 10 мкА, а температура удвоения обратного тока равна 10°С. .
Подсказка. UБЭ .
Рис.1.5.
Задача 1.3. Дана схема (рис.2.11.). Преобразовав ее, включив на выходе генератора тока ключ, найти напряжение на коллекторе при замкнутом и разомкнутом ключе К, если , . Транзистор имеет , а обратный ток коллекторного перехода
10мкА при UКБ =0.
