Изображение, полученное с применением стабилизатора (слева), и без него (справа)

Практика дает нам эмпирическое правило: выдержка должна быть в пределах обратного отношения к фокусному расстоянию объектива. Следовательно, для объектива с фокусным расстоянием 250 мм минимальная безопасная выдержка составляет 1/25 с. На практике не всегда удается использовать такую выдержку, к примеру по причине плохой освещенности. Как же быть?

К счастью, некоторые производители цифровых аппаратов разработали систему оптической стабилизации изображения, которая помогает получать четкие снимки даже без штатива и вспышки. Фотоаппарат с таким механизмом позволяет использовать выдержки, которые на 2-3 ступени превышают безопасные показатели. Теоретически это дает возможность работать с выдержкой 1/3 с при фокусном расстояния 250 мм. На практике же возможно использование выдержек до 1/15 с, если у снимающего твердая рука и, кроме того, есть опыт обращения с фототехникой. Стабилизатор также очень полезен при съемке крупных планов и съемке с автомобиля, катера, вертолета.

Сердце этой системы — гироскоп. Но не пугайтесь, он миниатюрен и потребляет совсем немного энергии. Его задача заключается в том, чтобы определить вектор смещения объектива относительно снимаемого объекта в вертикальной плоскости. Эти данные поступают в микропроцессор и анализируются. Собственно коррекция изображения происходит при помощи стабилизирующих линз, закрепленных в шасси с электромагнитным управлением.

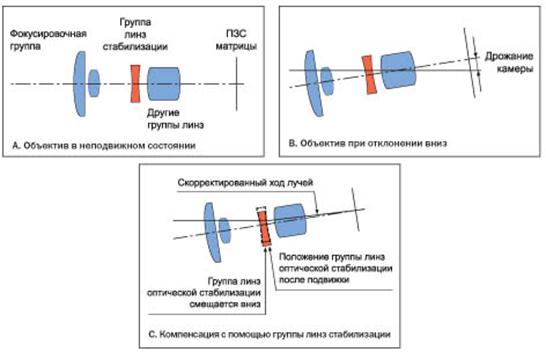

Таким образом, микропроцессор, передавая управляющие сигналы на электромагнитное шасси стабилизирующих линз, может преломить лучи таким образом, чтобы они фокусировались в определенной точке оптической матрицы — невзирая на сдвиг изображения в плоскости. Схема работы оптического стабилизатора представлена на рисунке

Схема работы оптического стабилизатора изображения (1)
