Доставка потоков данных

Полученные в результате кодирования элементарные потоки необходимо доставить к декодеру. Для этого МРЕG-4 предлагает двухуровневый механизм мультиплексирования, показанный на рис. 3.1. Элементарные потоки поступают на мультиплексирование, пройдя уровень синхронизации SL, где в заголовки пакетированных элементарных потоков (PES) вводятся временные метки.

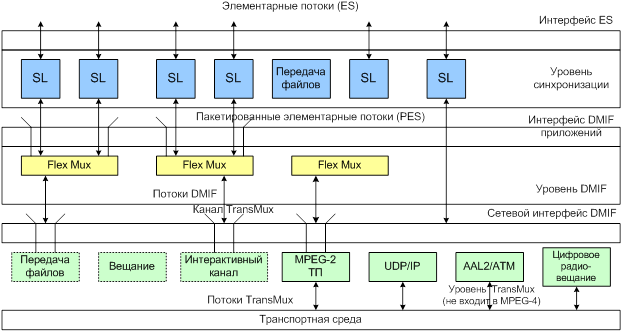

Рисунок 3.1 Двухуровневый механизм мультиплексирования цифрового потока в стандарте МРЕG-4

Первый уровень, названный FlехМuх, играет вспомогательную роль в мультиплексировании, он объединяет низкоскоростные потоки с одинаковыми требованиями к качеству передачи, чтобы уменьшить их число в сложных сценах и сократить время передачи. Использование FlехМuх не является обязательным, и он может быть пустым, если следующий уровень обеспечивает все необходимые функции. FlехМuх не имеет собственных средств защиты от ошибок.

Второй уровень, TransMuх, предлагает транспортные услуги по передаче потоков с заданным качеством обслуживания. Условия передачи предполагают необходимую пропускную способность, допустимый уровень ошибок, максимальное время задержки, приоритет и т.д. TransMuх не является транспортным протоколом как таковым, он представляет собой скорее интерфейс между кодером МРЕG-4 и стандартным транспортным протоколом. В качестве такового могут использоваться протокольные стеки RТР/UDP/IР, ААL5/АТМ, транспортный поток МРЕG-2.

Взаимодействие с транспортной средой управляется протоколом DMIF мультимедийная интегрированная система доставки). DМIF, как его определяет стандарт, - сеансовый протокол для управления потоковой передачей в произвольных средах. После запуска он устанавливает соединение с удаленным абонентом, выбирает подлежащие передаче потоки и посылает запрос на их передачу. Порт DMIF посылает отметки к тем точкам, откуда будут передаваться потоки, и устанавливает соединение. Функции DMIF по связи с транспортными протоколами реализуются через интерфейс DAI, который получает PES от уровня синхронизации и переводит запросы DMIF в команды, воспринимаемые конкретным протоколом. Команды для разных протоколов могут быть различными.

На приемном конце индивидуальные ES выделяются из пришедшего транспортного потока путем демультиплексирования (рис. 3.2).

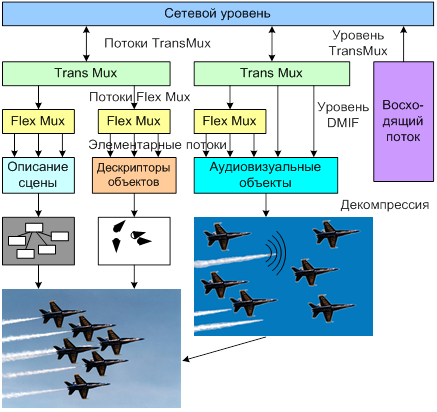

Рисунок 3.2 Структура терминала МРЕG-4

На этом этапе DMIF не отвечает за работу транспортного протокола, он подключается только при наличии потоков FlехМuх. Выделенные после демультиплексирования пакеты PES обрабатываются с целью извлечения из них информации о синхронизации. Эта информация переносится в заголовках пакетов, генерируемых на уровне синхронизации.

Во второй версии стандарта введены два дополнительных механизма, облегчающие транспортировку и опознавание элементарных потоков. Первый предназначен для организации передачи файлов и имеет вид специального файлового формата представления контента с расширением .mp4. Он содержит большой объем описательной информации, позволяющей передавать файлы с помощью любых протоколов, редактировать их содержимое и воспроизводить его на разных терминалах. В основу положен популярный формат Quick Тime.

Второй механизм - интерфейс программных приложений МРЕG-4 с кодами известного языка программирования Jаvа - призван облегчить интеграцию Jаvа-приложений в структуру МРЕG-4. Он будет принимать ES Jаvа-приложений, обрабатывать их и направлять к соответствующим компонентам МРЕG-4 плейера.

Усовершенствование протокола DMIF во второй версии стандарта касается введения возможности работы с мобильными средствами связи, обеспечения более широкого класса параметров качества обслуживания (Q₀S), поддержания сеансовой работы одновременно с несколькими сетевыми провайдерами, имеющими собственные порты, и т.д.
