Алгоритмы сжатия звукоданных кодерами первого и второго уровней

Рассмотрим более подробно работу кодера первого уровня (рис. 2.1). БФ обрабатывает одновременно 384 отсчета звукоданных и распределяет их с соответствующей субдискретизацией в 32 полосы, по 12 отсчетов в каждой полосе с частотой дискретизации 48/32 = 1,5 кГц. Длительность кадра при частоте дискретизации 48 кГц составляет 8 мс. Упрощенная ПАМ оценивает только частотное маскирование по наличию и «мгновенному» уровню компонентов сигнала в каждой полосе. По результатам оценки для каждой полосы назначается как можно более грубое квантование, но так, чтобы шум квантования не превышал порога маскирования. Масштабирующие множители имеют разрядность 6 бит и перекрывают динамический диапазон 120 дБ с шагом 2 дБ (2⁶ = 64 ≈120/2). В цифровом потоке передаются также 32 кода распределения битов. Они имеют разрядность 4 бита и указывают на длину кодового слова отсчета в данной полосе после переквантования.

В декодере (рис. 2.2) отсчеты каждой частотной полосы выделяются демультиплексором и поступают на перемножитель, который восстанавливает их первоначальный динамический диапазон. Перед этим восстанавливается исходная разрядность отсчетов - отброшенные в квантователе младшие разряды заменяются нулями. Коды распределения битов помогают демультиплексору разделить в последовательном потоке кодовые слова, принадлежащие разным отсчетам и передаваемые кодом с переменной длиной слова. Затем отсчеты всех 32 каналов подаются на синтезирующий БФ, который проводит повышающую дискретизацию и расставляет отсчеты должным образом во времени, восстанавливая исходную форму сигнала.

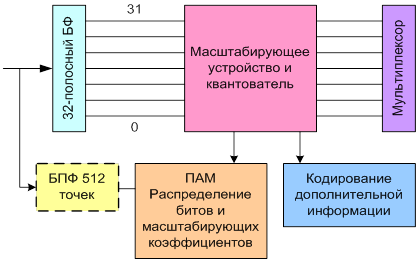

Рисунок 2.1 Структурная схема звукового кодера МРЕG-1 первого и второго уровней (пунктиром показан модуль быстрого преобразования Фурье (БПФ), добавляемый на втором уровне)

В кодере второго уровня устранены основные недостатки базовой модели полосного кодирования, связанные с несоответствием критических полос слуха и реальных полос БФ, из-за чего в низкочастотных участках диапазона эффект маскирования практически не использовался. Величина кадра увеличена втрое, до 24 мс при дискретизации 48 кГц, одновременно обрабатываются уже 1152 отсчета (3 субкадра по 384 отсчета). В качестве входного сигнала для ПАМ используются не полосные сигналы с выхода БФ, а спектральные коэффициенты, полученные в результате 512-точечного преобразования Фурье входного сигнала кодера. Благодаря увеличению и временной длительности кадра и точности спектрального анализа эффективность работы ПАМ возрастает.

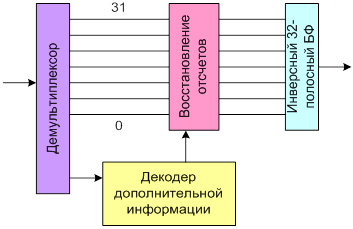

Рисунок 2.2 Структурная схема звукового декодера МРЕG-1 первого и второго уровней

На втором уровне применен более сложный алгоритм распределения битов. Полосы с номерами от 0 до 10 обрабатываются с 4-разрядным кодом распределения (выбор любой из 15 шкал квантования), для полос с номерами от 11 до 22 выбор сокращается до 3 разрядов (выбор одной из 7 шкал), полосы с номерами от 23 до 26 предоставляют выбор одной из 3 шкал (2-битовый код), а полосы с номерами от 27 до 31 (выше 20 кГц) не передаются. Если шкалы квантования, выбранные для всех блоков кадра, оказываются одинаковыми, то номер шкалы передается только один раз.

Еще одно существенное отличие алгоритма второго уровня в том, что не все масштабирующие множители передаются по каналу связи. Если различие множителей трех последовательных субкадров превышает 2 дБ не более чем в течение 10% времени, передается только один набор множителей и это дает экономию расходуемых битов. Если в данной полосе происходят быстрые изменения уровня звука, передаются два или все три набора масштабирующих множителей. Соответственно декодер должен запоминать номера выбранных шкал квантования и масштабирующие множители и применять их при необходимости к последующему субкадру.
