Обобщенная структурная схема системы цифрового телевидения

Подлежащий преобразованию аналоговый сигнал поступает на вход цифровой ТВ системы (рис. 3.1).

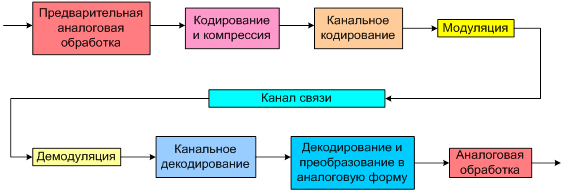

Рисунок 3.1 Обобщенная структурная схема ЦТС

Этот сигнал подвергается предварительной обработке для упрощения последующих цифровых преобразующих устройств. Например, полный цветовой сигнал разделяется в устройстве предварительной обработки на сигнал яркости и цветоразностные сигналы с тем, чтобы цифровые преобразования производились с каждым из трех сигналов отдельно. Можно ввести в аналоговый сигнал определенные предыскажения для улучшения субъективного качества выходного изображения и т.п. Несмотря на то, что многие из этих предварительных операций по обработке могут быть сделаны и в цифровой форме, на определенном этапе развития технически проще их выполнять в аналоговой форме. Далее, подготовленный для преобразования аналоговый сигнал поступает на кодирующее устройство, в котором он дискретизируется, квантуется и предварительно кодируется. Как указывалось, в полученном таким образом сигнале содержится значительная избыточность, которая может быть в определенной степени сокращена дополнительным, более эффективным кодированием перечисленными выше методами компрессии. Затем цифровой сигнал подвергается так называемой прямой коррекции ошибок, выполняемой в устройстве канального кодирования, и, наконец, поступает на выходной преобразователь (например, на модулятор передающего устройства). В приемном устройстве осуществляются обратные операции.
