АНАЛОГО-ЦИФРОВЫЕ И ЦИФРО-АНАЛОГОВЫЕ ПРЕОБРАЗОВАТЕЛИ

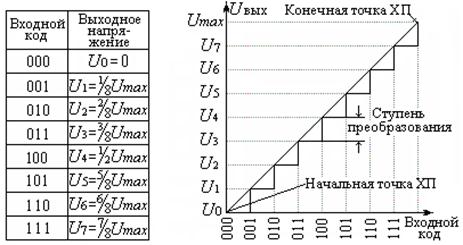

Рис. 14.1. Характеристика преобразования 3-разрядного ЦАП

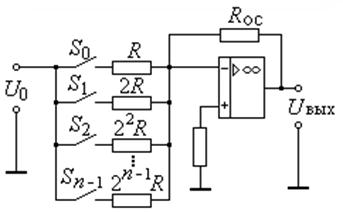

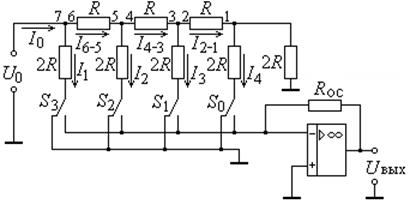

Рис. 14.2. ЦАП с двоично-взвешенными резисторами

Рис. 14.3. ЦАП на основе резистивной матрицы постоянного импеданса

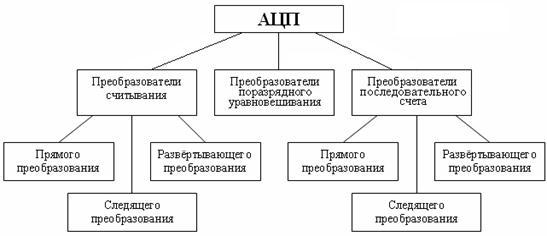

Рис. 14.4. Классификация АЦП

а б

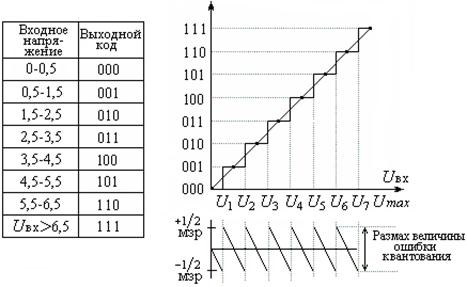

Рис. 14.5. Таблица кодов преобразования (а) и характеристика преобразования с ошибками квантования (б)

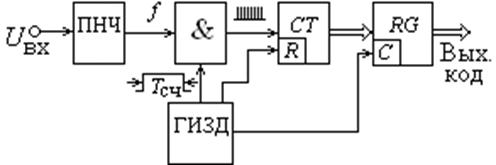

Рис. 14.6. Структурная схема интегрирующего АЦП последовательного счета

а б

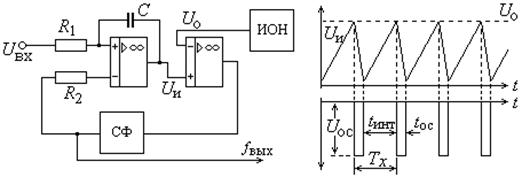

Рис. 14.7. Структурная схема (а) и временная диаграмма (б) преобразователя

напряжения в частоту

U_вх t_инт / t₁ = U₀= U_ос t_ос/ t₂ – U_вх t_ос / t₁;

U_вх (t_инт+ t_ос) / t₁ = U_вх Т_х /t₁ = U_ос t_ос/ t₂,

где R₁C = t₁; R₂C = t₂; Т_х = t_инт + t_ос = 1 / f_вых.

f_вых = 1 / Т_х = U_вх t₂/t₁ U_ос t_ос = U_вх R₂ / R₁ U_ос t_ос = k U_вх

а б

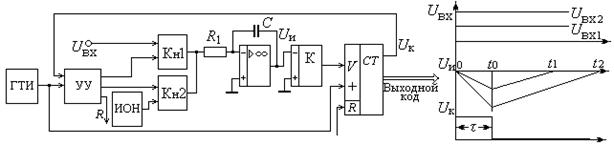

Рис. 14.8. АЦП с двойным интегрированием: а – структура;

б – временная диаграмма

а б

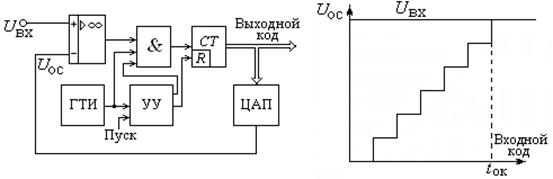

Рис. 14.9. АЦП последовательного счета с единичным приближением:

а – структурная схема; б – временная диаграмма процесса преобразования

а б

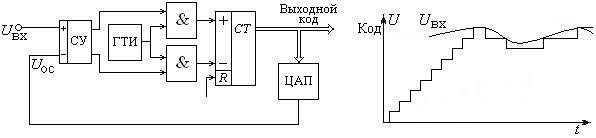

Рис. 14.10. Блок-схема АЦП (а) и график следящего уравновешивания (б)

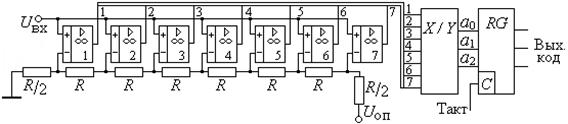

Рис. 14.11. Схема трехразрядного параллельного АЦП

Таблица 14.1

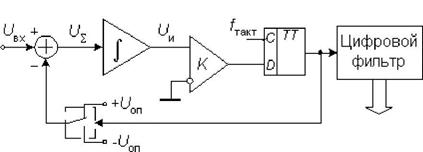

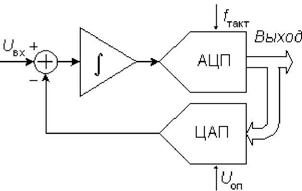

Рис. 14.12. Структурная схема сигма-дельта модулятора

Рис. 14.13. Структурная схема сигма-дельта АЦП

Таблица 14.2
