RC-генераторы с фазосдвигающей цепью представляют собой усилитель с поворотом фазы на 180°, в котором для выполнения условия баланса фаз включена цепь обратной связи, изменяющая на частоте генерации фазу выходного сигнала также на 180°. В качестве фазосдвигающей цепи обратной связи обычно используются трехзвенные RC-цепи (реже четырехзвенные). Схема такой цепи приведена на рис.8.

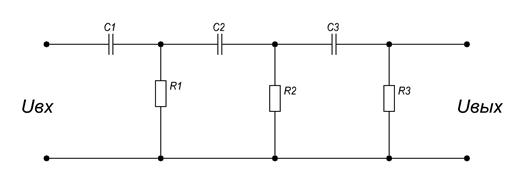

Рисунок 8. Схема трёхзвенной RC-цепи
Фазосдвигающая цепь существенно уменьшает сигнал обратной связи, поступающий на вход усилителя. Поэтому для трехзвенных RC-цепей коэффициент усиления усилителя должен быть не менее 29. Тогда будет выполнено также второе условие возникновения колебаний - условие баланса амплитуд.
При одинаковых сопротивлениях резисторов R и емкостей конденсаторов C колебаний генератора с фазосдвигающей цепью определяется формуле:
Для изменения частоты колебаний достаточно изменить сопротивление или емкость в фазосдвигающей RC-цепи.
