Суммирующие схемы

Какую функцию выполняет данная схема? Чему равна выходная функция?

1. Инвертирующий сумматор

2. Неинвертирующий сумматор

3. Схема инвертирующего сумматора с масштабными коэффициентами

4. Схема неинвертирующего сумматора с масштабными коэффициентами

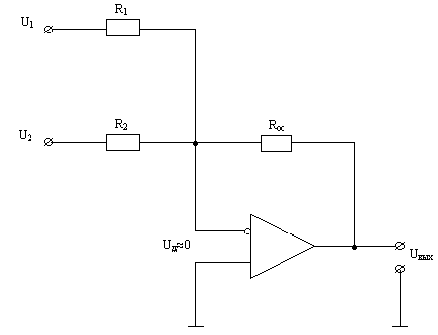

Инвертирующий сумматор имеет

· R₁= R₂= R_ос= R = 100 кОм

· U₁= 4 B

· U₂= -1 B

Вычислить U_вых.

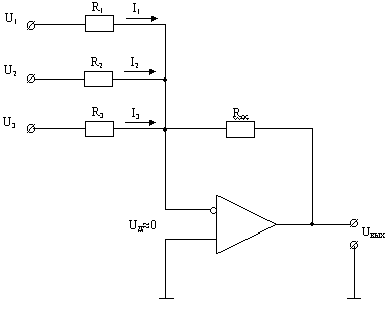

Схема сложения с масштабными коэффициентами имеет

· R_ос= 1 МОм

· R₁= 100 кОм

· R₂= 50 кОм

· R₃= 200 кОм

Вычислить U_вых, если

· U₁= 0,1 B

· U₂= 0,3 B

· U₃= -0,4 B

Схема сложения с масштабными коэффициентами

Рассчитать R₁, R₂, R₃ так, чтобы при R_ос= 1 МОм обеспечить

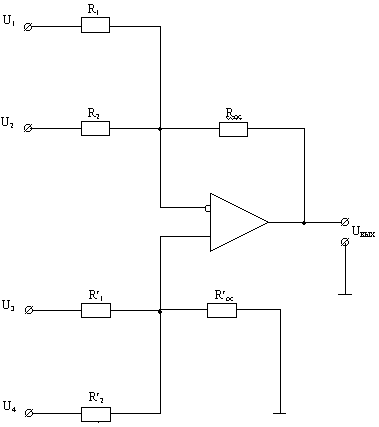

В схеме сложения-вычитания R_ос= 200 кОм

· R' _ос= 200 кОм

· R₁ = 10 кОм

· R₂= 25 кОм

· R' ₁ = 20 кОм

· R' ₂= 40 кОм

Вычислить U_вых при

· U₁= 0,1 B

· U₂= -0,3 B

· U₃= 0,2 B

· U₄= 0,1 B

В схеме сложения-вычитания R_ос= R' _ос= 1 мОм

Вычислить R₁, R₂, R'₁, R'₂, обеспечивающие U_вых = 3U₃+ 4U₄- (2U₁+ U₂)
