Схема сложения вычитания.

1. Собрать схему

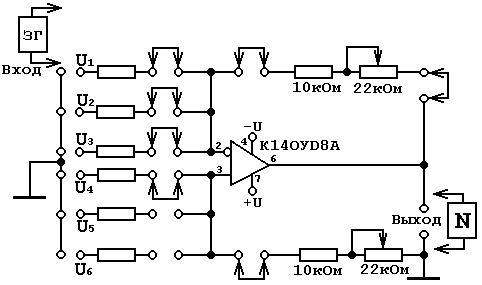

Рис. 2.35

2. Неинвертирующий ход подключить на землю.

3. К выходу схемы, желательно через резистор R=2...5 кОм подключить осциллограф. Все измерения производить с помощью осциллографа.

4. От ЗГ на вход U₁ подать синусоидальное напряжение с f = 1000 Гц и амплитудой порядка В.

5. Сигнал на входе должен иметь синусоидальную форму, без нелинейных искажений. В случае появления нелинейных искажений уменьшить амплитуду входного сигнала.

6. Изменением резистора 22 кОм обеспечить коэффициент передачи схемы равным единицы.

7. Зарисовать осциллограммы входного и выходного напряжения и замерить амплитуду этих сигналов.

8. На вход U₂ подать сигнал со средней точки ЗГ, зарисовать осциллограммы и замерить амплитуды входного и выходного сигналов.

9. На входы U₁ и U₂ одновременно подать сигналы от ЗГ, наблюдать форму сигналов и замерить амплитуды сигналов на входе и выходе.

10. Собрать схему для исследования неинвертирующего сумматора, для чего на инвертирующий вход подать ОС

11. На схеме рис.2.35 инвертирующий вход ОУ подключить на землю через резистор с номиналом 3 кОм.

12. Напряжение от ЗГ подавать на неинвертирующий вход U₄, наблюдать форму сигнала и замерить амплитуды сигналов на входе и на выходе схемы, при этом входы U₅ и U₆ заземлить.

13. Подать на вход U₅ напряжение со средней точки ЗГ, замерить амплитуды сигналов на входе и выходе схемы, при этом входы U₄ и U₆ заземлены.

14. Одновременно подать сигналы на вход U₄ и U₅, замерить амплитуду сигнала на выходе.

15. Подать сигнал от ЗГ на инвертирующий вход U₁ и со средней точки ЗГ на неинвертирующий вход U₄ замерить амплитуды сигналов. Входы U₅ и U₆ заземлены.
