Исследование активного двухполупериодного выпрямителя.

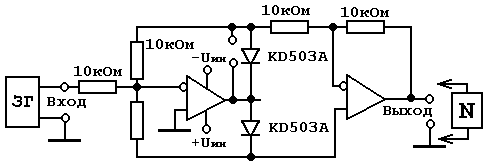

1. Собрать схему:

Рис. 2.32

2. От ЗГ на вход исследуемой схемы подать гармонический сигнал с F=100 Гц и амплитудой В и мВ

3. На выход выпрямителя подключите осциллограф.

4. Зарисовать осциллограф и померить амплитуды напряжений и характерных точках - на входе ОУ1, на выходе ОУ1, на диодах, на входе ОУ2 на выходе ОУ2, на выходе схемы.

Все измерения проводить с помощью осциллографа.

2. Исследование фазовращателя.

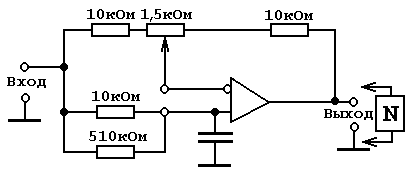

1. Собрать схему:

Рис. 2.33

2. Параллельно резистору 10 кОм, подключенному к неинвертирующему входу, подключить резистор 510 кОм.

3. На вход фазовращателя от ЗГ подать синусоидальное напряжение U_вх с частотой F=1000 Гц и амплитудой 1 В.

4. Коэффициент передачи по модулю установить равным 1 с помощью потенциометра 10 кОм.

5. На вход и выход схемы подключить двухлучевой осциллограф.

6. Зарисовать форму входного и выходного сигналов и замерить их амплитуды.

7. Замерить разность фаз между входным и выходным сигналами.

Фазовый угол сдвига фаз между входным и выходным сигналами зависит от частоты F входного сигнала U_вх

8. Снять ФЧХ, то есть зависимость разности фаз между входным и выходным сигналами в зависимости от частоты F входного сигнала: t_сдв= F(f) | U_вх = const

Частоту входного сигнала менять от 16 Гц до 100 кГц в следующей последовательности: 16 Гц, 32 Гц, 64 Гц, 128 Гц, 256 Гц, 512 Гц, I кГц, 2 кГц, 4 кГц, 8 кГц, 16 кГц, 32 кГц, 64 кГц, 128 кГц.

9. Снять АЧХ, то есть зависимость K= F(f), где .

10. Построить графики снятых зависимостей.
