1.1 Исследование стандартных типов логических устройств
1.2 Освоение методов синтеза логических элементов по заданной таблице истинности и наоборот.
2. Задание: 2.1 Изучить изложенный на лекциях материал. Изучить параметры стандартных логических элементов 2.2 а) Синтезировать логическую схему с помощью стандартных логических элементов в соответствии с вариантом индивидуального задания. б) Составить таблицу истинности по заданной логической схеме.
3. Методические указания по выполнению работы:

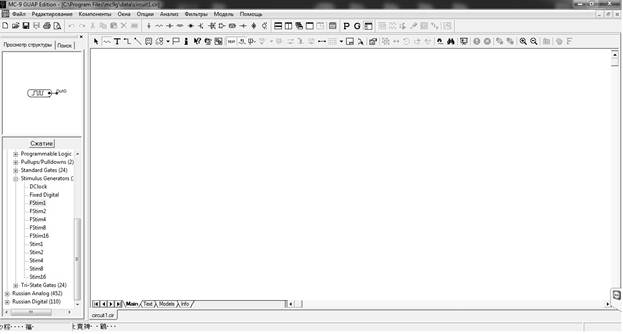

3.1 Загрузить программу схемотехнического моделирования MC 7…9 двойным щелчком по ее пиктограмме; при этом на экране появляется рабочее окно главного меню.
3.2 На верхней командной линейке выбираем режим ФАЙЛ (FILE) и по команде СОЗДАТЬ (NEW) открываем новый схемный файл (SCHEMATIC) с расширением .cir, где будем создавать чертеж исследуемой схемы.
3.3
3.4
3.5 Задать имена и значения атрибутов анализируемой схемы.
Формат и список параметров схемотехнической модели, приводимой в окне настройки, для логических элементов приведен ниже. Знак + означает, что далее следует программная строка. Знак * в таблице и модели означает, что входов и выходов может быть более 1.
Команда PART: <название элемента> – определяет символьное название элемента. Примеры: U1 Uor USELECT
Команда TIMING MODEL: <название временной модели> – определяет название временной модели. Описание временной модели можно осуществить либо в текстовой области (файл Split text), либо в
окне настройки схемы или в библиотеке.
Примеры: D0_gate
DLY1
GATEDLY
Команда I/O MODEL: <название модели ввода-вывода> – дает название блоку определения модели
ввода-вывода. Описание этой модели можно также осуществить в окне схемы или в библиотеках.
Примеры: IO_STD
IO_ACT_OC
IO_HC
Команда MNTYMXDLY: <значение выбора задержки> – служит для выбора минимальной, типичной, или максимальной задержки для временной модели вентиля. По умолчанию значение 0.
Если MNTYMXDLY = 0 – берется значение DIGMNTYMX в Глобальных Установках (Global Settings)
в меню Options. Если MNTYMXDLY:
=1 – берется минимальная задержка из временной модели,
Команда IO_LEVEL: <значение выбора подсхемы интерфейса> – определяет значение IO_LEVEL
для выбора одного из четырех стандартных интерфейсов. В MС5 переход от цифрового сигнала к аналоговому осуществляется через логические подсхемы. Этот параметр как раз и выбирает такую подсхему, которая будет вызываться каждый раз, когда аналоговое устройство будет подсоединяться к вентилю. По умолчанию значение равно 0.
O_LEVEL = 0 – берется значение DIGIOLVL в Глобальных Установках (Global Settings) в меню Options.
=1 – берется AtoD1/DtoA1
=2 – берется AtoD2/DtoA2
=3 – берется AtoD3/DtoA3
=4 – берется AtoD4/DtoA4
Команда POWER NODE: <питание> – определяет узел питания, который будет использоваться подсхемой интерфейса, если аналоговое устройство подключено к вентилю.
Пример: $G_DPWR
Команда GROUND NODE: <земля> – определяет узел заземления, который будет использован под-
схемой интерфейса в случае подключения аналогового устройства к вентилю.
Пример: $G_DGND

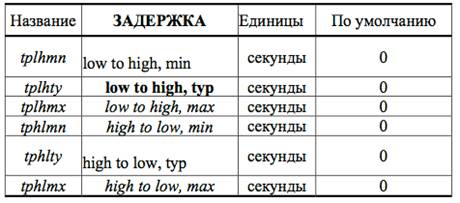

Формат описания временной модели, приводимой в файле Split Text:.model <название временной
Пример: $G_DPWR
