Параллельные АЦП

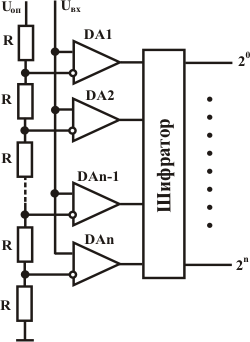

Чаще всего в качестве пороговых устройств параллельного АЦП используются интегральные компараторы. Схема типичного АЦП параллельного типа приведена на рисунке 4.

Рис. 4 - АЦП параллельного типа

Довольно простая схема. Число компараторов DA выбирается с учетом разрядности кода. Например, для двух разрядов понадобится три компаратора, для трех - семь, для 4-х - 15. Опорные напряжения задаются с помощью резистивного делителя. Входное напряжение U_вх подается вход компараторов и сравнивается с набором опорных напряжений, снимаемых с делителя. На выходе компаратора, где входное напряжение больше соответствующего опорного, будет лог. 1, на остальных - лог. 0. Естесственно, пир входном напряжении равном 0 на выходах компараторов будут нули. При максимальном входном напряжении на выходах компараторов будут лог. 1. Шифратор предназначен для преобразования полученной группы нулей и единиц в "нормальный" двоичный код.

Параллельный АЦП является самым быстродействующим из всех, поскольку компараторы работают одновременно. Но есть весьма существенный недостаток. Как было сказано выше, разрядность такого АЦП определяется числом компараторов (ну и резиков, конечно). При малой разрядности это еще не так хреново. А когда разрядов 10-12. Для 10-ти разрядного АЦП понадобится 2¹⁰ - 1 = 1023 штук. Вот это уже не хорошо. Отсюда вытекает высокая стоимость параллельных АЦП. Кстати, подбором сопротивлений резиков можно выбрать закон преобразования - линейный, логарифмический.
