Статическое ОЗУ

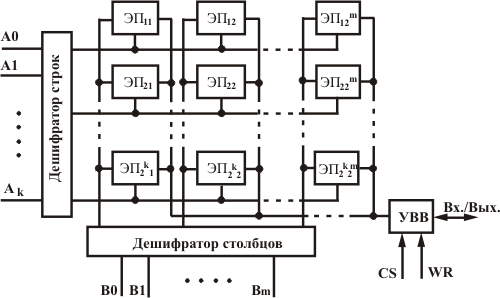

На рисунке 1 показана структура статического запоминающего устройства.

Рис. 1 - Структура статического ОЗУ

ЭП - это элемент памяти. Еще его называют запоминающим элементом (ЗЭ). Все эти элементы памяти заключены в матрице накопителя. Число элементов равно 2ⁿ, где n - целое число. Каждый конкректный ЭП хранит один бит информации и имеет свой адрес, задаваемый n-разрядным двоичным кодом. Для удобства адрес разбивают на две части (обычно одинаковые) - адрес строки и адрес столбца. В итоге получается прямоугольная матрица, содержащая 2^k строк и 2^m столбцов. Всего элементов памяти будет 2^k+m. Поскольку число строк и число столбцов значительно больше, чем разрядность двоичного числа, между адресными входами и матрицей элементов памяти ставят дешифраторы, на рисунке обозначенные как дешифратор строк и дешифратор столбцов. Иногда в структуре микросхем ОЗУ между дешифратором столбцов и матрицей накопителя изображают ключи выбора столбцов.

Рассмотрим один из вариантов исполнения элемента памяти статического ОЗУ. Вот схемка:

Рис. 2 - Элемент памяти статического ОЗУ

Собственно элементом памяти является D-триггер, находящийся на пересечении i-й строки и j-го столбца. Для уменьшения количества выводов микросхем ОЗУ совмещают входы и выходы в них. Поэтому на схеме введен еще и электронный ключ SW. При уровнях лог. 1 на линиях i и j и при подаче сигнала разрешения записи WR=1 (от буржуйского write - записывать), в триггер записывается информация, которая поступает на вход D. При этом шина Вх./Вых. оказазывается подключенной к D входу триггера через электронный ключ SW и выполняет функции входа, при снятии сигнала WR ключ подключает к шине Вх./Вых. выход триггера, и эта шина выполняет функции выхода.

Если оператива одноразрядная, то шина Вх./Вых. будет общей для всех элементов памяти. Но чаще оперативы многоразрядные и в этом случае на каждой паре линий строка-столбец располагается по n триггеров и n ключей, где n-число разрядов, а элемент "И" при этом остается один. Естественно, что каждый из ключей подключается к своей шине Вх./Вых.

Помимо режимов записи и считывания, которые определяются потенциалом на входе WR, существует режим хранения данных, в котором запись и считывание запрещены. Режим хранения имеет двоякий смысл. Во-первых, если в устройстве много миросхем ОЗУ, что характерно, то запись или считывание ведется по одной микросхеме, остальные в этом случае должны быть отключены. Во-вторых, в режиме хранения данных энергопотребление намного меньше, чем в режиме записи и считывания (рабочий режим). Для перевода оперативы в режим хранения используется сигнал CS, по буржуйски crystal selection - выбор кристалла. Обычно для перевода в режим хранения на вход CS подается уровень лог. 1, для перевода в рабочий режим - лог. 0.
